목차
- Creo Ansys 시뮬레이션
- 솔버 설정 리셋
- 대변형 제어 (off 또는 on)
- CAS 라이선스 자동 확보
- 메쉬 설정을 기본값으로 재설정
- 프로세서 관리자에서 메쉬 진단
- 보고된 노드와 요소 수
- dcsodat > casdat
- CAS 데이터를 Ansys Mechanical로 내보내기 위해 도입된 PTC 특정 포멧
- 자동 접촉 감지 향상
- 솔리드 바디가 하나인 모델 생략
- Creo 시뮬레이션 라이브
- 정상 상태 유체
- CSL CFD에서 정상 상태 유체를 지원하는 새로운 기능
- 정상 상태 유체
- CSL - UX/UI 개선
- 프로브: 재정의
- 선택 강조 표시 제거
- 솔버 설정 재정의
- 대 변형 제어 ( off 또는 on )
- CAS 라이선스 자동 확보
- 메쉬 설정을 기본값으로 재설정
- 프로세스 관리자의 메쉬 진단
- 보고된 노드 및 요소 수
- dcsodat > casdat
- CAS 데이터를 Ansys Mechanical로 내보내기 위해 도입된 PTC 특정 형식
- 자동 접촉 감지 향상
- 솔리드 바디가 하나인 모델 생략
- 솔버 및 메쉬 기본값으로 재설정
- 메쉬 진단
- 수동 라이선스 획득 변경
- Mechanical로 내보내기 위한 PTC 특정 형식
- 메쉬 제어 설정이 이제 시뮬레이션 트리에 기록됩니다.
- 메쉬 제어 설정은 이제 트리에서 삭제되어 적용된 모든 설정을 제거하고 메쉬 제어를 기본값으로 되돌릴 수 있습니다.
- 메쉬 해상도를 변경하면 모든 메쉬 제어 설정이 제거됩니다.
- dcsodat > casdat
- CAS 데이터를 Ansys Mechanical로 내보내기 위해 도입된 PTC 특정 포멧
- 자동 접촉 감지 향상
- 단일 솔리드 바디인 경우 생략
- 정상 상태 유체
- CSL CFD에서 정상 상태 유체를 지원하는 새로운 기능
- 정상 상태는 CSL 유체 스터디의 기본값
- 원하는 시간에 따른 솔루션을 사용하면 과도 검사로 전환 가능
- 모든 프로브, 범례 값 및 결과는 정상 상태와 과도 상태간에 변경 될 때 전환됨.
- 기존 CSL Fluids 라이선스 (CSL Plus)와 함께 작동
- 과도 상태 대신 정상 상태 결과
- 빠른 솔루션
- 정상 상태는 시스템의 유체 속성이 더 이상 변하지 않는 상태
- 프로브 : 재정의
- 선택 강조표시 제거
- 선택된 서피스가 강조 표시되지 않음
- 선택된 영역을 보다 쉽게 볼수 있음
- 위치 및 유형 재정의
- 프로브를 사용할 때 강조 표시된 서피스가 더 이상 없음.
- 이제 선택하면 프린지가 완전히 표시됨
Creo Ansys Simulaion
기능 :
이점

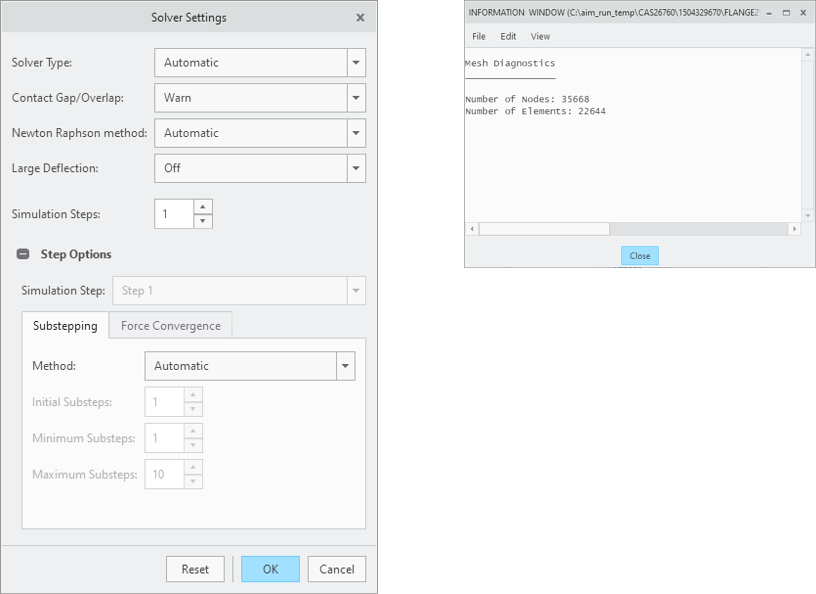

개선 : 솔버 설정 재설정
| 기능 | 솔버 설정 대화 상자에 재설정 옵션 추가 |
| 내용 | Creo Ansys Simulation에는 모든 시뮬레이션 유형 (모달, 구조 및 열)에 대한 기본값이 있습니다. 사용자가 일부 설정을 변경한 후 기본 설정으로 돌아가려는 경우 이를 위해 '재설정‘ 버튼을 눌러야 합니다. |
| 해결된 문제 | 이전 릴리스에는 재설정이 없었음. |
| 사용자 이점 | 기본 설정으로 돌아가는 간단한 옵션 |
개선 : 대변형 제어 ( ON or OFF )
| 기능 | 대변형 제어가 솔버 설정 대화 상자에 추가 |
| 내용 | 시뮬레이션은 솔버가 이 조건이 유리하다고 판단될때 기본적으로 자동으로 대변형을 포함합니다. 이제 사용자는 원하는 경우 이 옵션을 확실하게 끌 수 있습니다. |
| 해결된 문제 | 이전 릴리스에는 이 제어가 없었습니다 . |
| 사용자 이점 | 사용자는 이 옵션을 확실하게 끌 수 있습니다. |
개선 : CAS 라이센스 자동 확보
| 기능 | Creo Ansys 시뮬레이션은 이제 응용 프로그램에 들어갈 때 사용 가능한 라이센스를 얻습니다. |
| 내용 | 사용자가 Creo Ansys Simulation에 들어가면 라이센스가 자동으로 확보됩니다. 이전에는 사용자가 Creo에서 수동으로 라이선스를 가져와야 했습니다. |
| 해결된 문제 | 이전 릴리스에서는 사용자가 파일 > 옵션 > 라이선스 메뉴에서 수동으로 라이선스를 가져와야 했습니다. |
| 사용자 이점 | 사용자는 더 이상 수동으로 라이선스를 획득할 필요가 없으며 자동으로 수행됩니다. |
개선 : 메쉬 설정을 기본값으로 재설정
| 기능 |
|
| 내용 | 메쉬 제어는 모델의 기본 메쉬를 수정하는 수단입니다. 사용자는 원하는만큼 제어를 추가하고 결과를 볼 수 있습니다. 사용자가 기본 메시로 돌아가고 싶은 경우 이제 시뮬레이션 트리에서 메시 제어를 제거 할 수 있습니다. |
| 해결된 문제 | 이전 릴리스에는 기본 메쉬 설정으로 돌아가는 기능이 없었습니다. |
| 사용자 이점 | 이제 사용자는 메쉬 제어가 원하는 결과를 얻지 못한 경우 기본 설정으로 돌아갈 수 있습니다. |
개선 : 프로세스 관리자의 메시 진단
| 기능 | 보고된 노드 및 요소 수 |
| 내용 | 메쉬를 생성 한 후 요소 및 노드 수에서 결과가 무엇인지 알고 싶습니다. Creo Process Manager 내에서 '진단'을 선택할 수 있으며 노드 및 요소 수가 표시된 새 창이 나타납니다. |
| 해결된 문제 | 이전 릴리스에는 기능이 없었습니다. 메쉬 설정을 약간 변경 한 후에도 사용자는 요소 또는 노드 수가 어떻게 변경되었는지에 대한 피드백을 받지 못했습니다. |
| 사용자 이점 | 이제 사용자는 모델에 있는 노드와 요소의 수에 대한 즉각적인 피드백을 받을 수 있습니다. |
개선 : PTC 특정 포멧
| 기능 |
|
| 내용 | Creo Ansys Simulation에서 시뮬레이션을 성공적으로 실행한 후 사용자는 Ansys Mechanical에만 포함된 상위 레벨 기능을 포함하고자 할 수 있습니다. 이 경우 사용자는 Creo에서 *.casdat 형식으로 스터디를 내보낸 다음 이 스터디를 Ansys Mechanical로 가져올 수 있습니다. 그런 다음 형상, 재료 및 경계 조건이 전송됩니다. |
| 해결된 문제 | 이전 릴리스에는 기능이 없었습니다. 메쉬 설정을 약간 변경 한 후에도 사용자는 요소 또는 노드 수가 어떻게 변경되었는지에 대한 피드백을 받지 못했습니다. |
| 사용자 이점 | Mechanical로 내보내기 위한 PTC 특정 포멧 |
개선 : 단일 바디 모델의 경우 접촉 감지 생략
| 기능 |
|
| 내용 | 사용자가 Creo Ansys의 새 세션을 시작하면 사용할 시뮬레이션 물리 유형을 묻는 메시지가 표시됩니다. 바디가 하나 뿐인 모델의 경우 접촉을 자동으로 정의하라는 메시지가 표시되지 않습니다. |
| 해결된 문제 | 이전 릴리즈에서 Creo Ansys는 바디가 하나뿐인지 여부에 관계없이 모든 모델에 대해 자동으로 접촉을 정의하도록 사용자에게 요청했습니다. |
| 사용자 이점 | 사용자에게 단일 바디 부품의 접촉 정의를 요청하지 않음 |
Creo Simulation Live
기능 :
이점 :
Creo Simulation Live
기능 :
이점 :
