Creo Weld

업데이트 내용

---

• ISO 필렛 용접 개선
• 띄엄필렛 용접 향상
• 용접 대시 보드 업데이트
• 용접 기호에 대한 의미론적 참조



ISO 필렛 용접 개선

---



기능 :



• Z1xZ2 치수 구조 추가

  • 사용자는 값으로 각 레그 길이를 정의 할 수 있어야 합니다.
• ANSI 및 ISO 모두에서 필렛 & 그루브를 위한 새로운 띄엄필렛 용접 패널
• 기본 설정 대화 상자의 모양 탭에는 기능 대시 보드 UI에서와 같은 새로운 다이어그램과 동일한 치수 구조 UI가 있습니다
• 필렛 용접을 위한 새 매개 변수 DEFAULT_SCHEME
• 새 매개 변수 LEG_LENGTH_2. Z1xZ2 dim 구성표에서 Z2 치수 값을 저장하는 데 사용됩니다.
• 치수 구조의 기본값이 0보다 큽니다



이점 :



• ISO 표준 준수
• 라벨로 훨씬 더 명확한 정의
• 띄엄필렛 및 지그재그 용접을 더 쉽게 적용
• ISO 필렛 용접의 유용성 향상

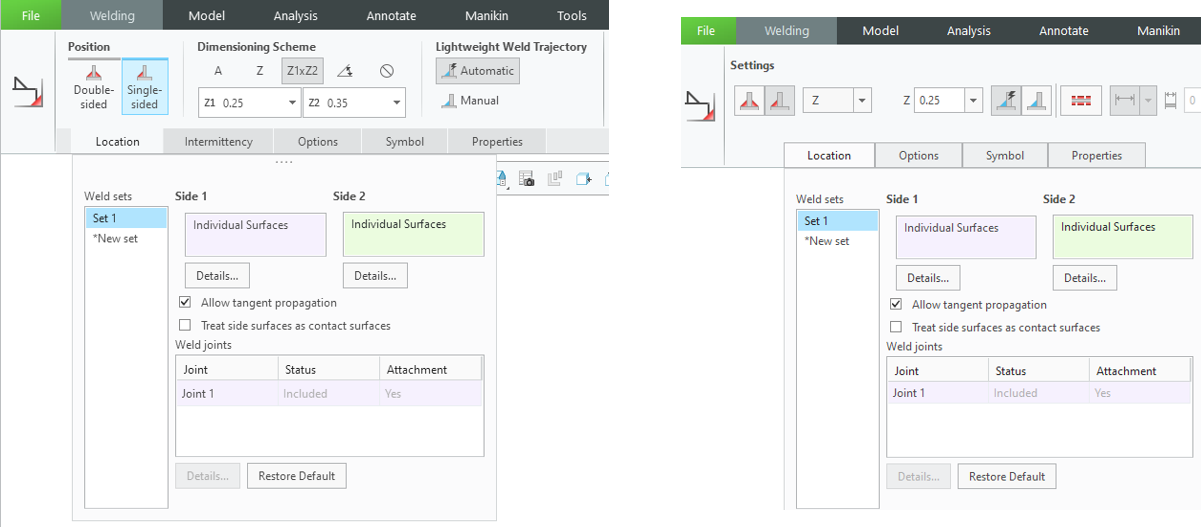

용접 대시보드

---



용접 기본 설정

---

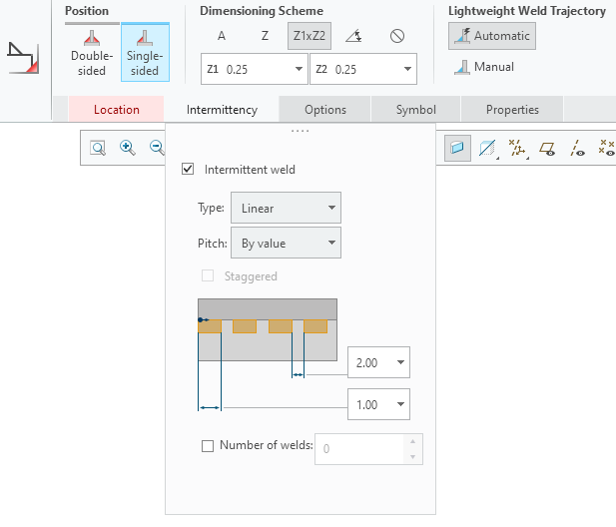

띄엄필렛 용접 향상

---



기능 :



• 필렛 및 그루브 / 버트 용접을 위한 띄엄필렛 용접을 위한 새로운 슬라이드 아웃 패널
• 새로운 피치, 용접 수 및 용접 간격
• 용접 기본 설정 대화 상자에서 띄엄필렛으로 업데이트 됨
• 용접 기호의 스태거 용접에 대한 다른 면 번호 보고서 개선
• 모든 용접 조각에 대한 WELD_LENGTH 매개 변수에 대한 개선된 보고서



이점 :



• 띄엄필렛 용접 기능을 더 쉽게 사용
• 띄엄필렛 정의 기능 향상
• 매개 변수 정보 캡처를 위한 보다 정확한 보고





띄엄필렛 용접 향상

---



띄엄필렛 용접 향상

---



띄엄필렛 용접 향상 – 기본 설정

---



용접 대시보드 업데이트

---

기능 :



• 필렛 용접 대시보드 업데이트

  • 라디오 그룹의 치수 구조
• 그루브/버트

  • 아이콘 / 이미지로서의 치수 구조 ( 이전에는 텍스트 )
• 모든 대시보드

  • 단면 또는 영면 레이블
  • 모든 각 용접 유형에 대한 추가 레이블

    • 단면 및 양면 용접의 레이블
    • 모서리 준비 및 용접 크기
    • 라이트 용접 궤적
    • 참조 구조
    • 모든 각 컨트롤의 레이블
    • 형상 슬라이드 아웃 패널의 업데이트된 이미지
  • 띄엄필렛 용접을 패널 밖으로 이동
  • 용접 기본 설정의 이미지 개선



이점 :



• 훨씬 더 명확한 워크플로우로 업데이트된 대시보드
• 사용 편의성 증가
• 띄엄필렛 용접을 패널로 이동하여 덜 어수선한 대시 보드 UI





용접 대시보드 업데이트

---



용접 대시보드 업데이트

---



용접 기본 설정

---

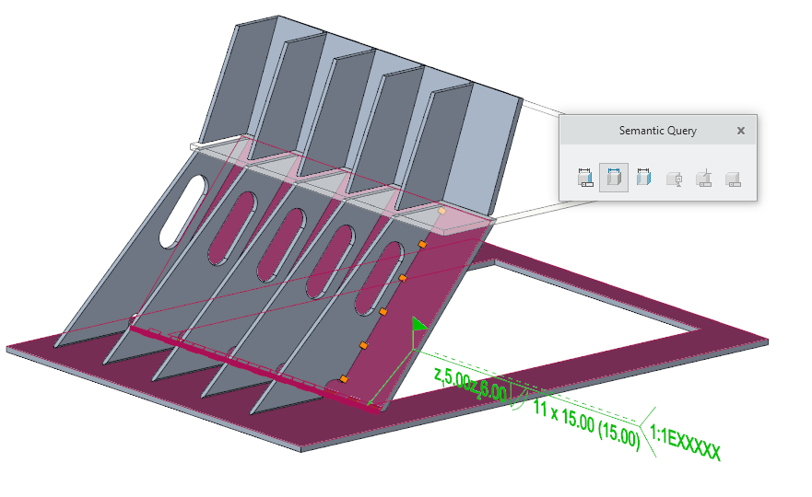

용접 기호에 대한 의미론적 참조

---

기능 :



• 선택후 식별된 참조 세트

  • 피쳐에 의해 생성된 모든 형상
  • 주요 참조 기능
  • 궤적
  • 기호 첨부 참조
• 라이트, 서피스 및 솔리드 용접 지원
• 대부분의 ISO 및 ANSI 용접 기능에 대해 지원됨



이점 :



• 피처를 재정의하지 않고 참조 식별
• 모델 기반 정의 워크플로우 캡처
