Template > 파생 모델 생성을 위한 하향식 모델링 방법

소개



빠르고 쉽게 파생 데이터 (3D / 2D)를 생성하려면  하향식 설계 방법을 적용 해야 합니다.

하향식 설계 방법은 어셈블 -> 부품 순서로 모델링을 하는것 입니다. 하지만 어떤 경우는 부품 -> 어셈블 순서로 모델링을 하는 경우가 있습니다. - 상향식 방식.  일반적으로 하향식과 상향식을 혼합 하여 모델링을 합니다.



설계자 여러분 설계를 하기전에 모델 구조를 먼저 만들어 보십시요.  그리고 설계를 할때 매번 이용 하십시요

그러면 규칙을 만들수 있습니다. 규칙은 표준화를 만드는데 중요 합니다. 표준화는 다시 점검에 사용 됩니다.

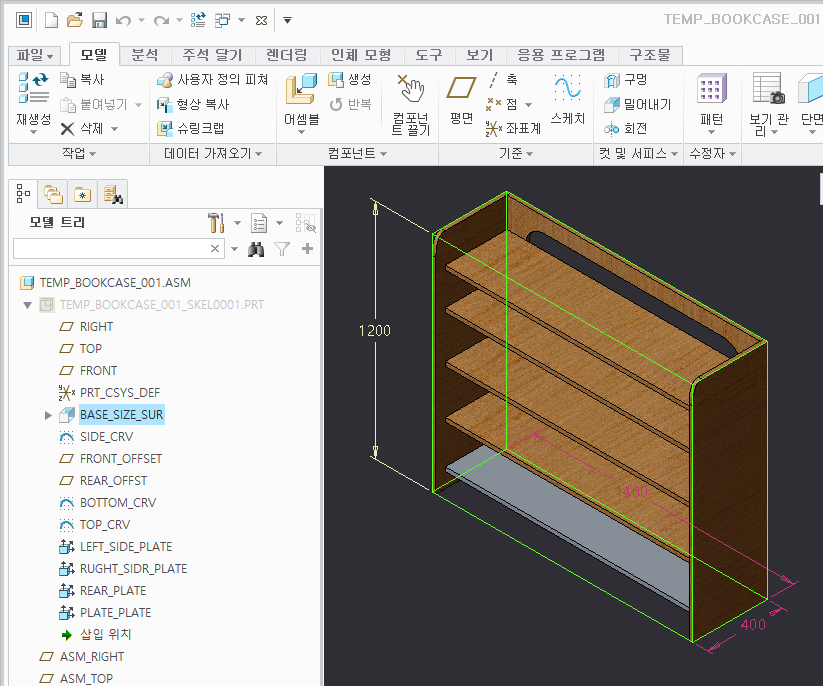

모델 구성 정보





FURNITURE.zip

0.27MB

---

스케레톤 PART

서피스로 사이즈 정의 하기



부품 위치 및 사이즈 정의 하기



부품 조립 위치 정의



사이즈 조정 Test





외부 형상 복사



형상 복사 하기



솔리드 모델링 하기



부품 세부 모델링





Plate 어셈블



조립 하기





파셍 모델 생성



파생 모델 2d와 함께 생성하기



사이즈 조정







참고 사이트 : https://idt21c.tistory.com/39?category=864205

Template 모델 구성을 위한 Datum Curve 활용 방법
