압축 스프링 모델링

압축 스프링 모델링 하기 . 매개변수 입력하여 자동으로 3D 및 2D 업데이트 하기. 다음과 같이 입력을 정의 합니다.

1. 스프링 선경
2. 스프링 내경
3. 자유장 길이
4. 스프링 유효 감김수
5. 스프링 총 가감수
6. 스프링 감김 방향

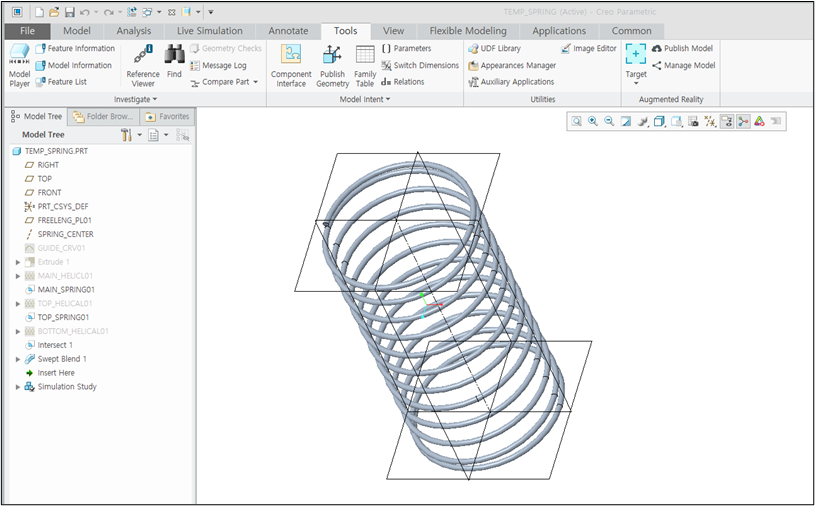

3D 모델을 만들고, 스프링 요목 표가 있는 2D를 만듭니다. 스프링 요목 표에는 매개 변수를 정의할 수 있습니다.

요목표의 값을 변경 하여 3D 모델을 자동으로 업데이트할 수 있습니다. 압축 스프링 Template 모델을 만드는 방법은

아래와 같습니다.

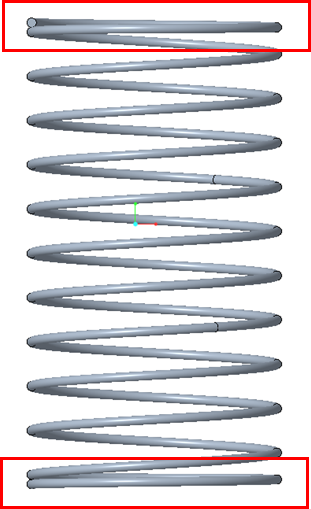

압축 스프링 모델은 "총감김수 = 유효 감김수 + 2" 라는 관계식이 있습니다. 맨앞 과 맨뒤는 pitch 값이 선경 인 코일
감김 이 있습니다. 2번 , 3번 감김을 처리 할수 있는 모델을 만들수 있습니다. 본 모델에는 1번 감김만 처리 합니다.

1. 가이드 커브 만들기

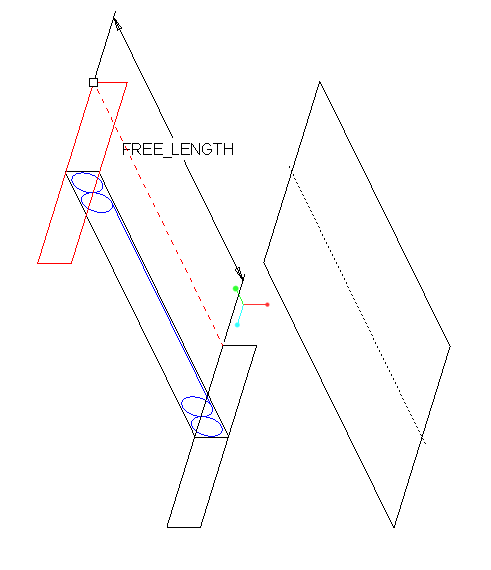

1) 데이텀 평면으로 자유장 높이 정의, 헬리컬 Sweep의 참조 축 정의

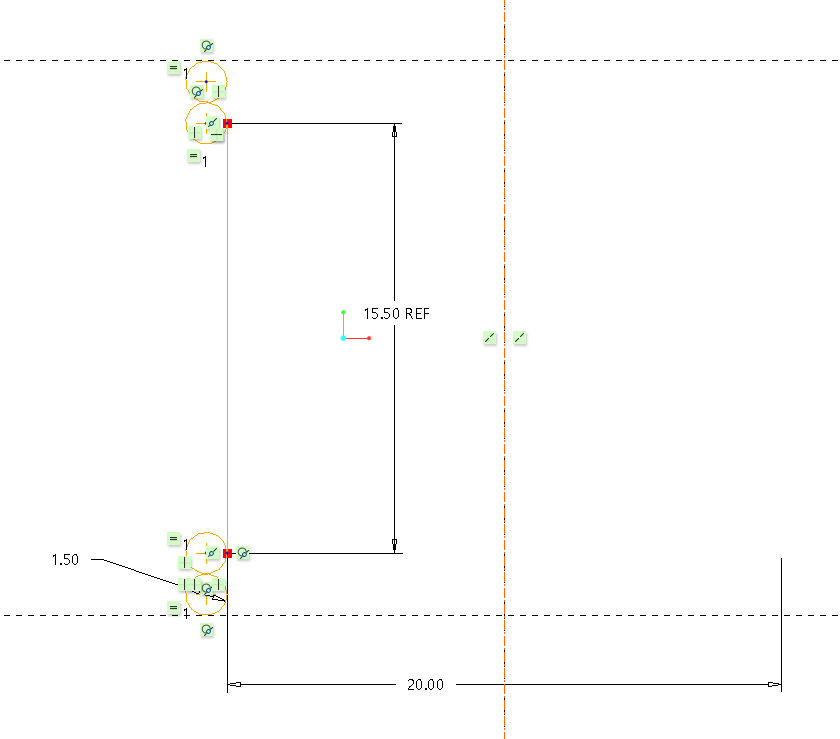

2) 선경, 내경 및 유효 감감수 길이 정의

2. 헬리컬 커브 만들기
끝단 처리 때문에 솔리드 헬리컬 Sweep을 생성 할수 없습니다. 서피스를 교차 하는 헬리컬 커브를 3개 만들어
Sweep Blend로 3d 모델을 완성 해야 합니다

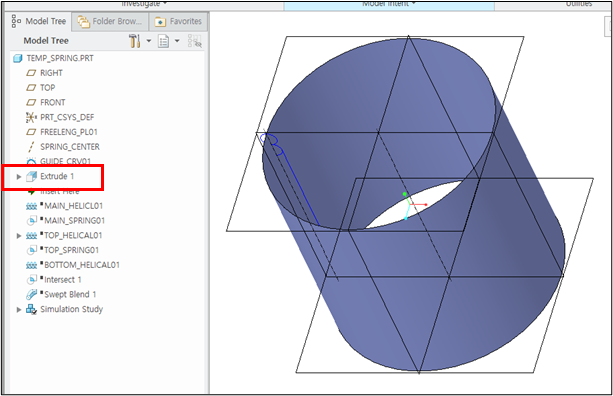

1) 내경 원기둥 서피스 만들기
교차하는 헬리컬 커브를 만들기 위한 참조 서피스 입니다

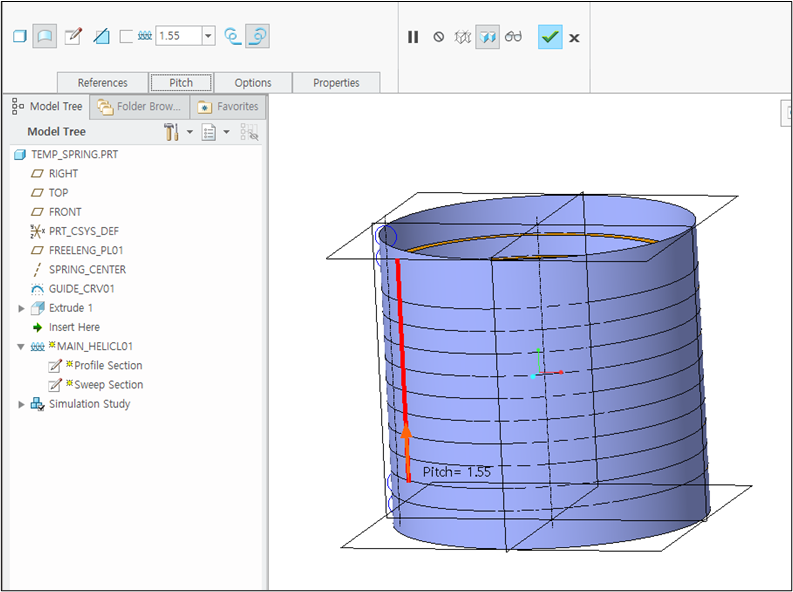

2) 메인 헬리컬 커브 만들기

오른쪽 방향 감감 방향입니다. 스프링 pitch는 관계식 으로 정의 합니다

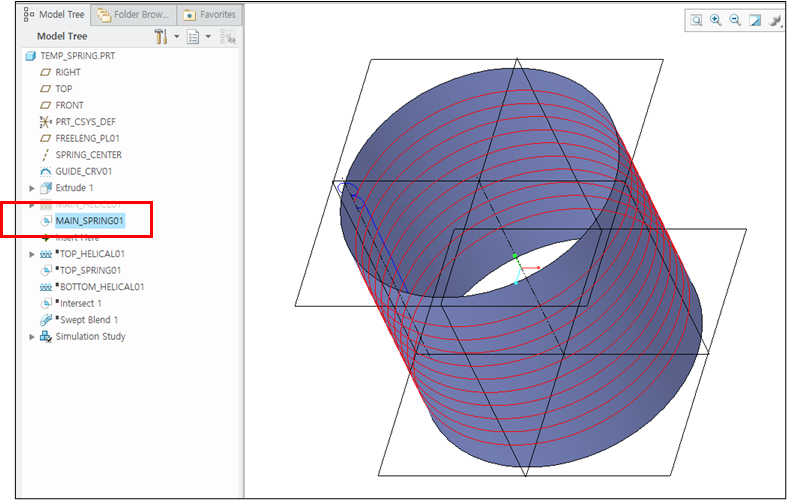

3) 교차 커브 만들기

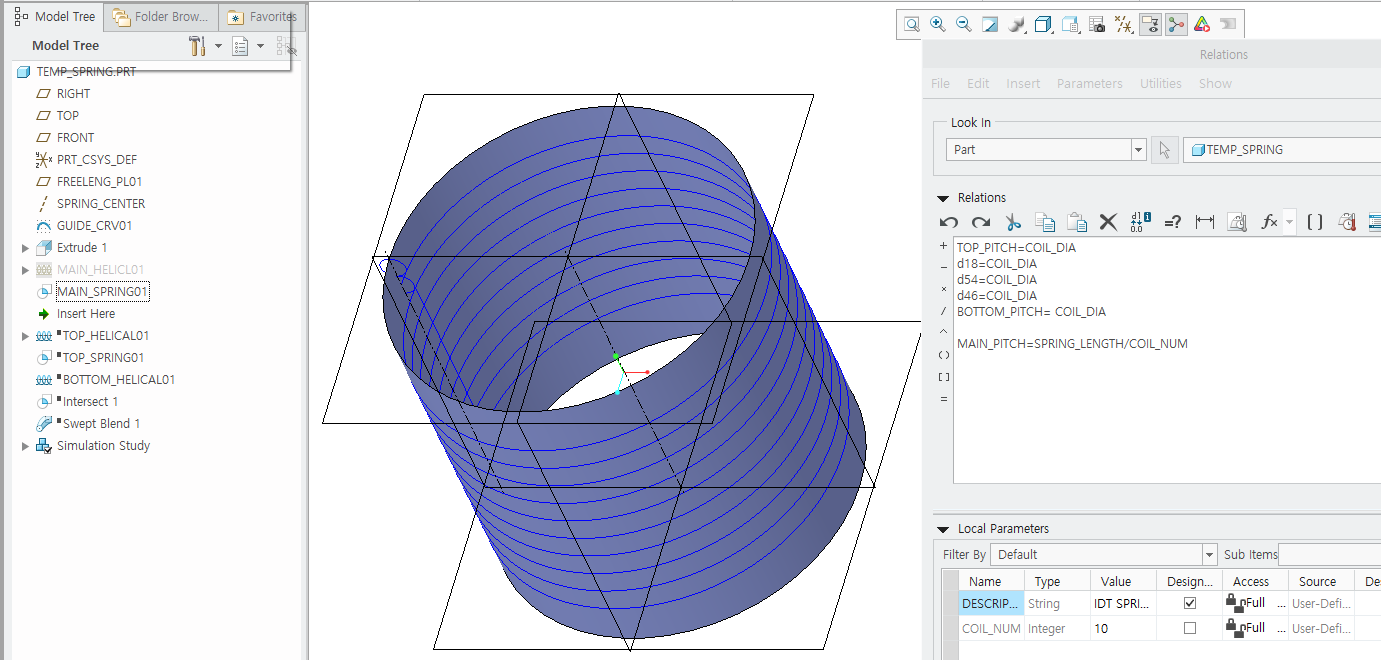

4) 관계식 정의

MAIN_PITCH=SPRING_LENGTH(유효 자유장) / COIL_NUM (유효 감김수)

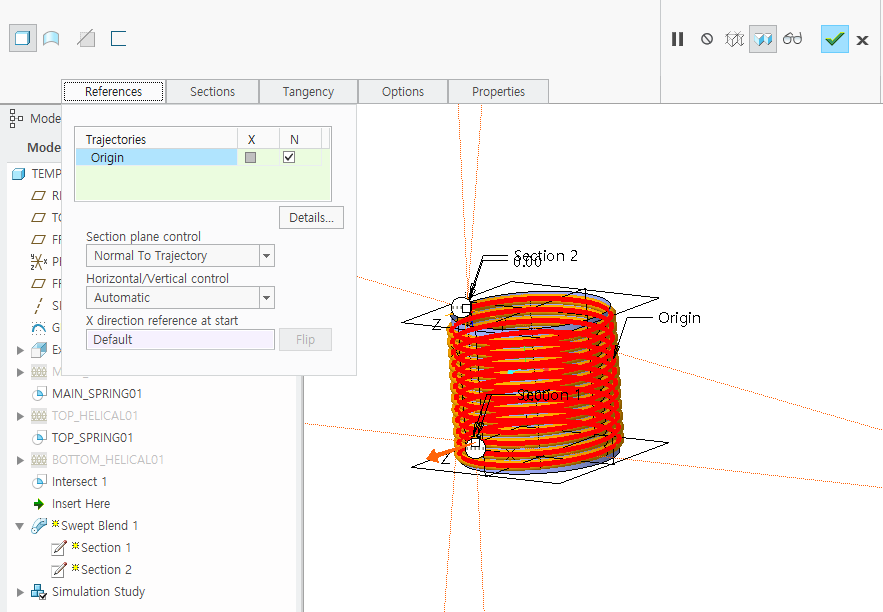

3. Sweep Blend

Main 스프링 커브 및 끝단 커브는 감김수와 자유장 길이 때문에 연결 부분이 Tangent인 경우도 있고, 아닌 경우도
있습니다. sweep은 가이드 커브가 Tangent만 가능 합니다. Sweep Blend 명령을 사용한 이유 입니다.

보다 자세한것은 아래 첨부된 모델을 분석 하십시요. 왼쪽 감김 방향의 모델을 만들어 보십시요. VBA를 이용하면
강력한 압축 스프랑 프로그램을 만들 수 있습니다. 설계에 필요한 계산을 엑셀에서 할수 있고, 3D 스프링 모델을 이
용하여 구조 해석도 가능 합니다.

Creo 4.0 으로 만들었습니다. 모델은 오른쪽 감김 방향 입니다.
