wall check

소개



몰드 또는 캐스트 모델의 두께가 지정된 최대 값 또는 최소값 보다 크거나 작은 지 확인하는 분석 기능입니다.

부품 모드에서 사용 합니다. Analysis > Section Thickness를 클릭 합니다.



두께를 체크 하는 방법은 두개 입니다.

1. 두께 체크를 1개의 평면을 선택하여, 선택된 평면에만 두께를 체크 하는 방법.

2. 두개의 꼭지점을 선택하고, 여러개의 슬라이스 평면을 가상으로 만들어, 두께를 체크 하는 방법



section Thickness 사용



위 그림과 같이  Creo Parametric 그래픽 창에서 분석 결과가 강조 표시됩니다. 두께 확인이 완료되면 횡단면이 다음과 같이 강조 표시됩니다.

1) 노란색-두께가 지정된 최대 값과 최소값 사이입니다.

2) 빨간색 테두리-두께가 지정된 최대 값보다 크거나 같습니다. "yes"로 표시 됩니다.

3) 파란색 테두리-두께가 지정된 최소값보다 작거나 같습니다. "yes"로 표시 됩니다.



---

메뉴 설명



두께를 체크 할 평면을 선택 합니다.

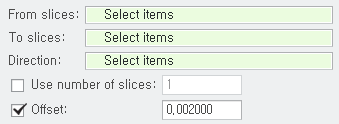

주의 : 평면을 선택하면 From slices , To slices , Direction , Use number of slices 및 Offset을 사용할 수 없습니다.



슬라이스 명령을 적용 하기 위해 2개의 꼭지점능 선택 합니다.  필요에 따라 슬라이스 개수 또는 간격을 입력 합니다.



두께 체크를 위한 최대, 최소 값을 입력 합니다.



두께 대화 상자하단의 목록에서 저장됨을 선택하여 모델과 함께 분석을 저장하고 모델링하는 동안 분석을 표시하고 동적으로 업데이트합니다. 자동 업데이트 됩니다.



두께 분석 결과 저장



Template를 만들어 사용하는 설계자는 모델에 분석 결과를 저장 합니다. 필요에 따라 자동 업데이트된 분석결과를 확인 할수 있습니다.



"측정을하면 이름을 잘 정의하여 저장 하십시요.

저장된 내용은 언제든지 업데트 되어 재사용이 가능 합니다"
