Behavioral Modeling Extension ( BMX ) - 따라하기 1

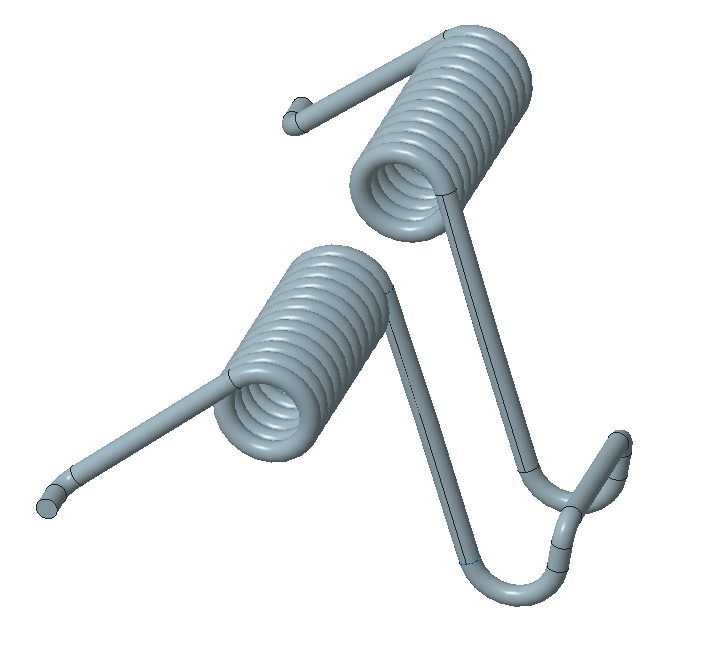

Spring

이 예제는 Creo목표는 25도 각도의 포인트 비율을 찾는 것입니다. 이것이 단순해 보이지만, 포인트 비율은 매우 민감하여 목표 값에 완벽하게 도달하는것은 매우 지루한 작업이 될것입니다.



Spring spring_bmx.prt 0.52MB

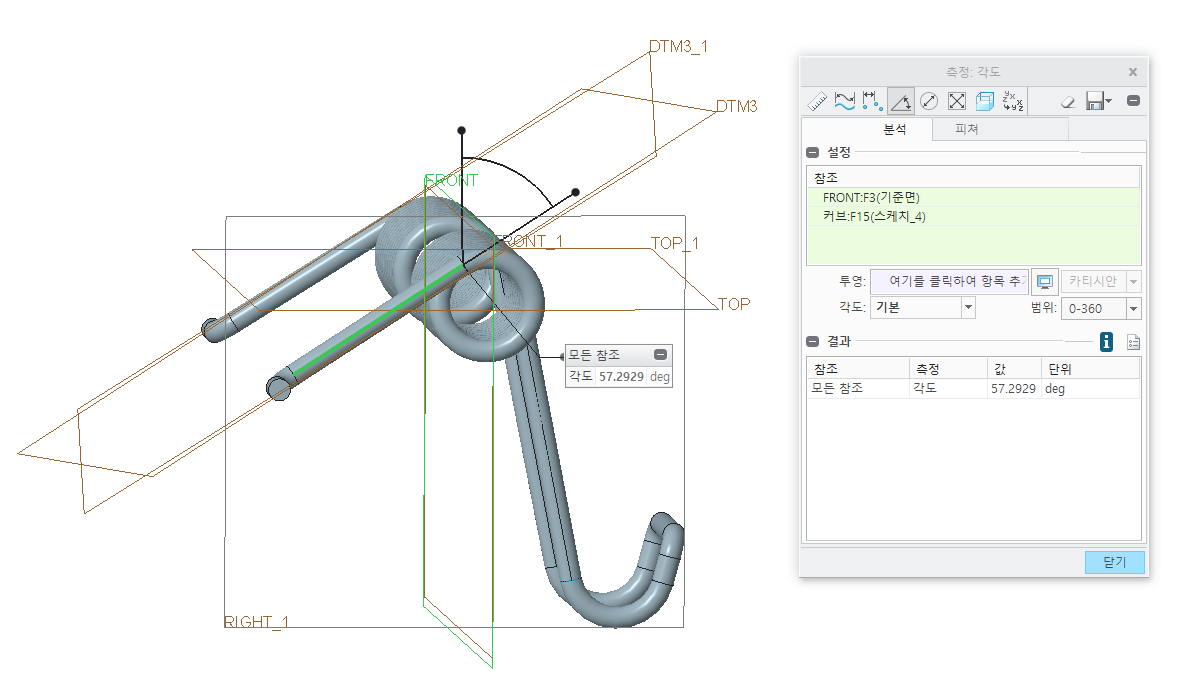

분석 > 측정 > 각도 Ctrl키를 누른 상태에서 FRONT 기준면과 커브:F15 선택
저장 > 피쳐 생성 체크 >확인
분석 > 설계 검토 그룹에서 실현가능성/최적화 선택 설계 조건 영역에서 추가버튼 선택

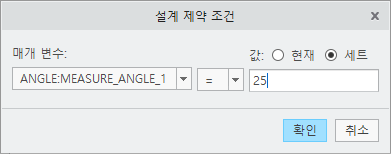

값: 에서 세트 선택  입력 필드에 25입력후 확인 다음 설계 제약 조건 대화 상자에서 취소

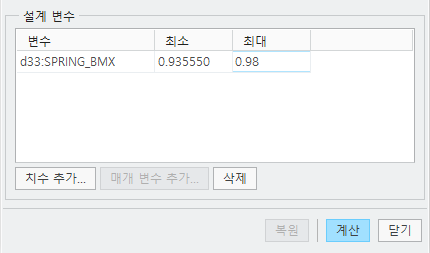

최적화/실현가능성 대화상자의 설계 변수 영역에서 치수 추가 버튼 선택 PNT1 기준점 선택후 표시되는 0.95 REL 치수 선택 MMB 최대 값으로 0.98 입력 계산 선택
결과 확인
최적화/실현가능성 대화상자 닫기 선택 모델 변경 확인 대화상자에서 확인 선택으로 변경 내용 유지
