Creo 드로잉에서 dxf, dwg 내보낼 때 scale 관련 옵션 총 정리



안녕하세요. 피앤아이솔루션스 입니다.



오늘은 Creo 드로잉에서 dwg, dxf 파일로 내보낼 때 치수 및 형상(선) scale을 어떻게 조정하는 지 총정리하여 알려드리고자 합니다.



이 글을 처음부터 끝까지 정독하시면 이후 dxf, dwg로 내보낼 때 완벽하게 스케일을 조정하실 수 있을겁니다.



자! 가장 먼저 Creo 드로잉에서 가장 먼저 확인해야 할 것이 있는데요.



바로 '시트의 배율' 과 '보기의 배율' 입니다.



1. 시트의 배율

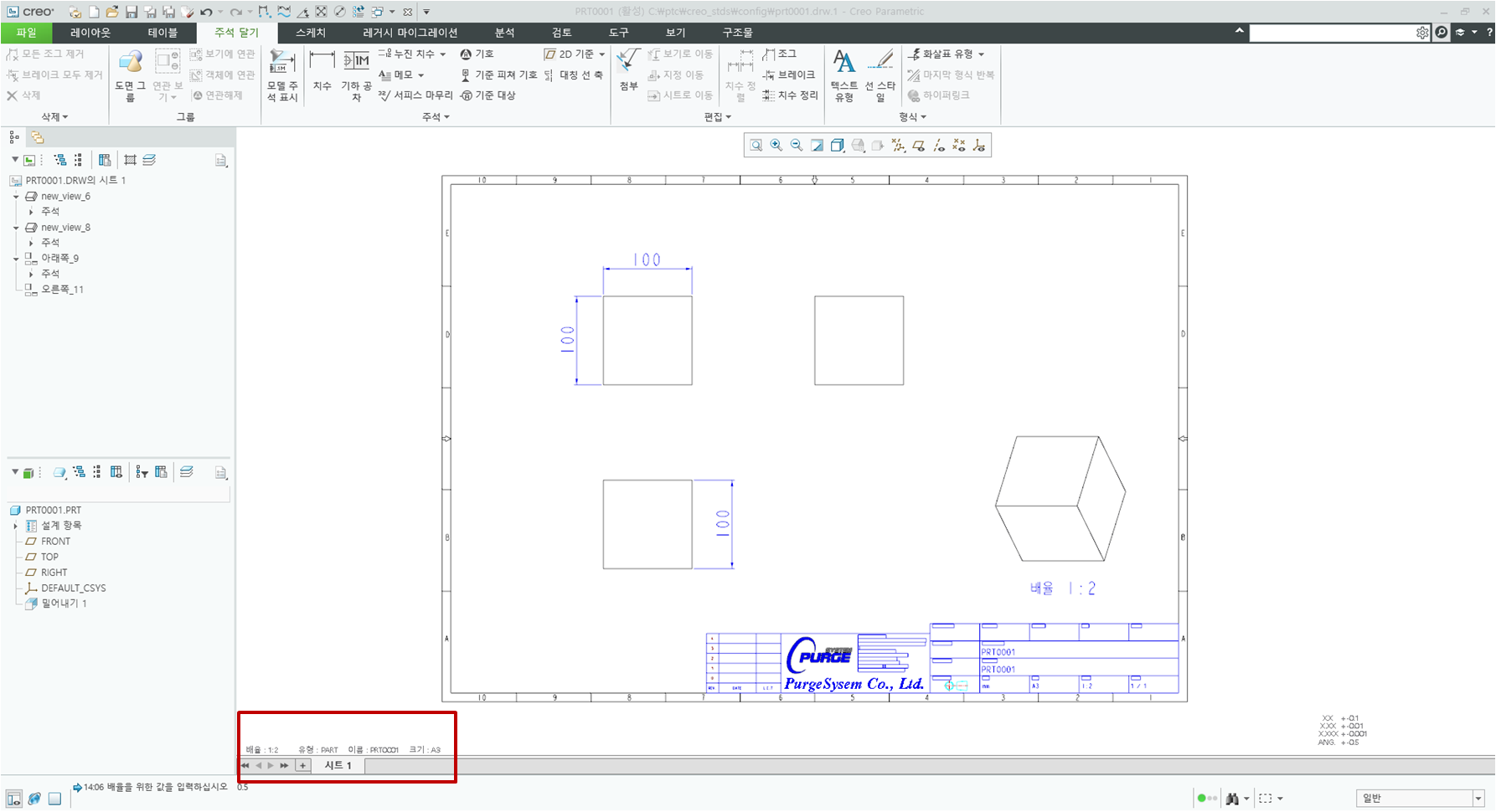

드로잉 화면 좌측 하단을 보시면





해당 시트의 배율이 표기되어 있고, 더블 클릭하여 수정할 수도 있는데요.

현재 시트의 크기는 A3(420x297mm)이고 배율은 1:2 입니다.



Creo에서 배율을 조정하면 항상 시트의 크기는 고정된 상태에서 보기(모델링 형상)의 크기가 변경됩니다.



예를 들어 현재 도면에는 100x100x100 의 정육면체가 있죠?

이 정육면체를 A3 크기의 도면에 담으려니 도면이 너무 작습니다.

AutoCAD나 기타 2D CAD에서 작업하시는 분들은 이 때 정육면체는 그대로 둔 상태에서 도면 템플릿을 키우거나 줄이는 분들이 계시는데요.



Creo에서는 도면의 크기(A3, 420x297mm) 는 절대 변하지 않고, 정육면체의 크기를 늘리거나 줄여서 드로잉에 표현합니다.

배율이 1:2 (0.5배) 라면 정육면체의 각 길이가 100mm 에서 50mm로 줄어드는 것이죠.



2. config.pro 옵션

이제 우리는 둘 중 하나를 선택해야 합니다.



1. 도면의 크기(A3, 420x297mm)를 유지한 채로 내보낼 것인가 > 배율에 따라 모델링의 크기가 변함.

2. 모델링의 크기(선의 길이 등)에 맞춰 내보낼 것인가 > 배율에 따라 도면의 크기(템플릿 외곽선, 주석 등)가 변함.



이것을 결정하는 것이 바로 config.pro의 옵션입니다.





파일 > 옵션 을 클릭합니다.





좌측 탭에서 '구성 편집기' 클릭 후 '찾기' 를 클릭합니다.

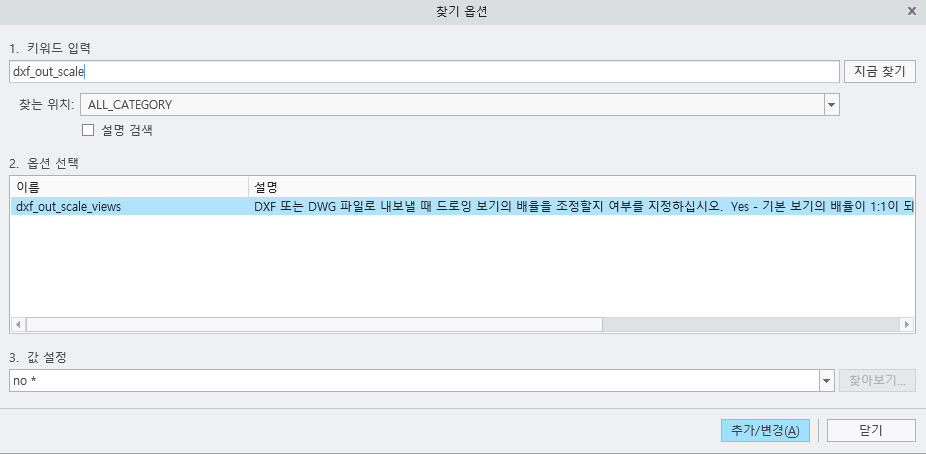

키워드 입력 창에 옵션명 'dxf_out_scale_views'를 입력합니다.



이 옵션의 값을 no(기본값)로 둘 경우

> 1. 도면의 크기(A3, 420x297mm)를 유지한 채로 내보낼 것인가 > 배율에 따라 모델링의 크기가 변함.



yes로 바꿀 경우

> 2. 모델링의 크기(선의 길이 등)에 맞춰 내보낼 것인가 > 배율에 따라 도면의 크기(템플릿 외곽선, 주석 등)가 변함.





이 글을 찾으시는 분들은 대부분 yes의 결과를 원하실 겁니다. 값 설정을 yes로 변경하고 '추가/변경(A)' 을 클릭합니다.

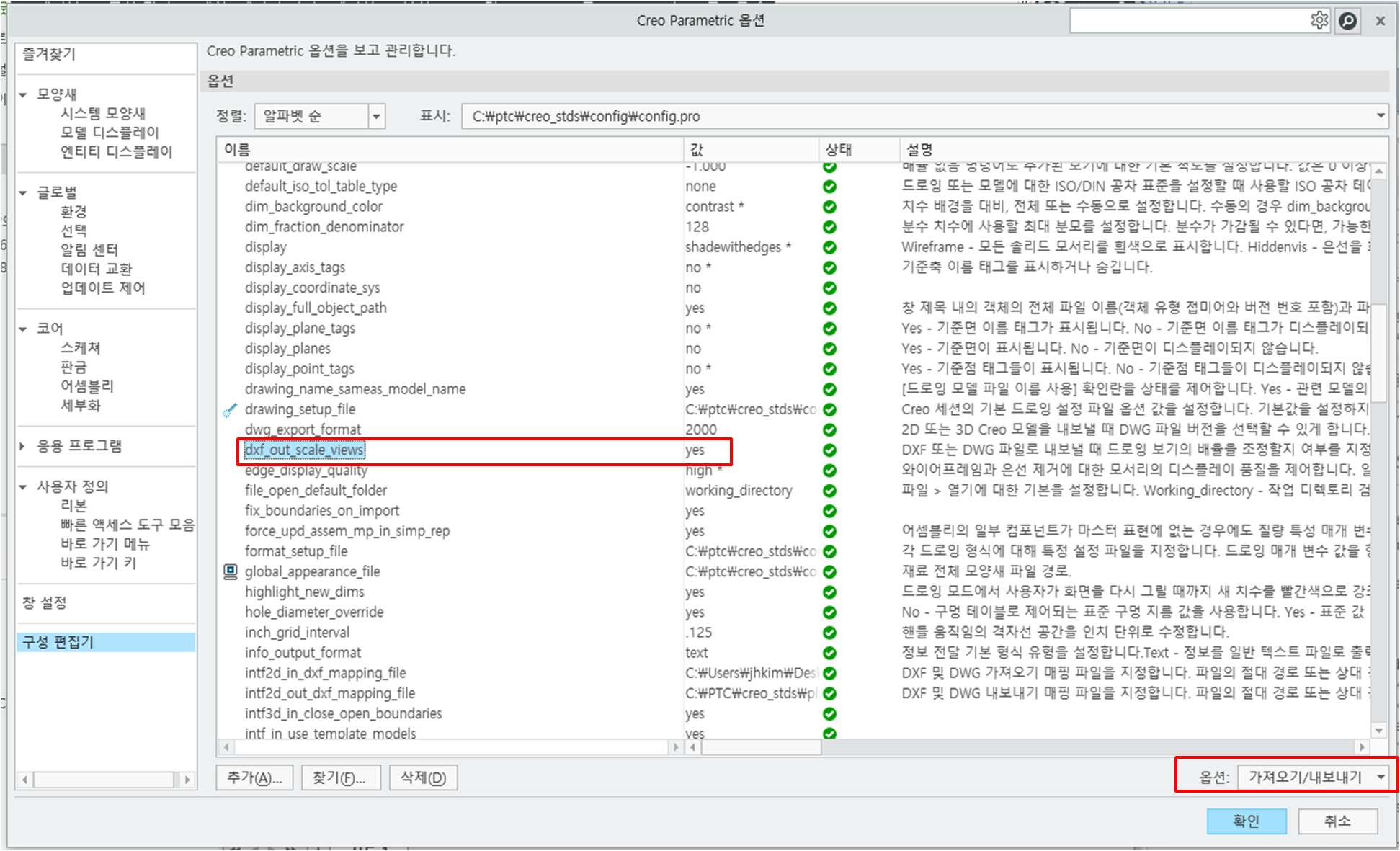

이제 옵션 창을 살펴보면 dxf_out_scale_views의 값이 yes로 변경된 것을 확인할 수 있습니다.

Creo를 종료한 후에도 설정이 유지될려면 설정을 내보내야 합니다. '가져오기/내보내기' 클릭 후







그대로 확인을 눌러서 config.pro를 업데이트해주시면 됩니다.





3. 검증



한 가지 착각하시면 안 되는게, 'dxf_out_scale_views' 는 주석(치수)에는 영향을 주지 않습니다.

오로지 선과 원 등의 실제 형상에만 영향을 줍니다.

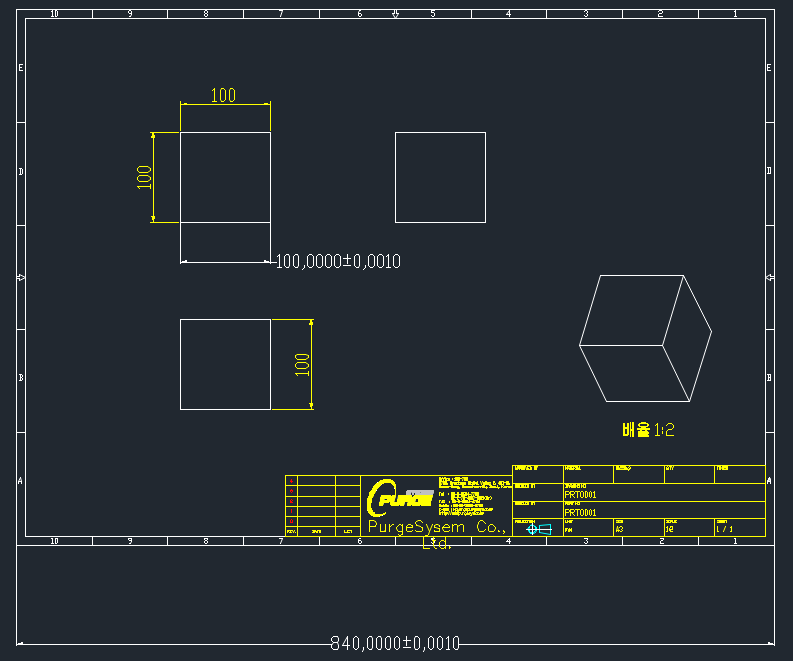

예를 들어 옵션값이 no 인 경우







보이시나요? 시트의 가로 길이는 420으로 유지됐고, 형상 선의 길이는 50mm로 줄었습니다.

하지만 Creo에서 생성한 치수는 여전히 100 이죠?



여러분들이 내보낸 도면을 검증할 때는 그냥 따라 나간 선을 보고 결정하시면 안 됩니다.

반드시 직접 치수를 뽑고 + 선을 직접 그려서 비교해봐야 합니다.







이렇게 말이죠.



옵션값이 yes 인 경우엔





이렇게 모델링 크기에 맞춰 나갑니다. 이 역시 직접 같은 길이의 선을 그려서 비교해봐야 합니다.





4. 보기의 배율

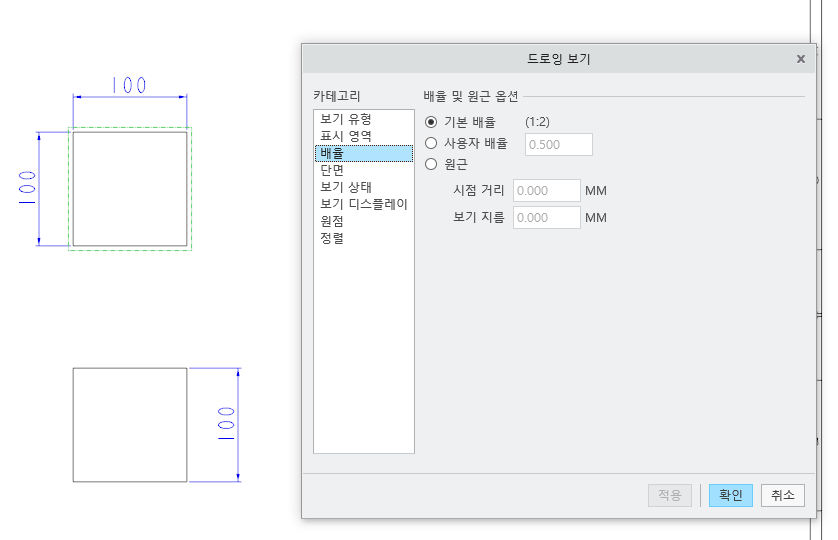

Creo의 보기를 더블 클릭하면 드로잉 보기 특성창이 나오죠?





보통 보기의 배율은 기본 배율 (=시트의 배율) 과 같은데요. 간혹 시트와 무관하게 사용자 배율을 적용해야 하는 경우가 있습니다.



사용자 배율이 적용된 보기 혹은 세부 보기가 그런 경우죠.

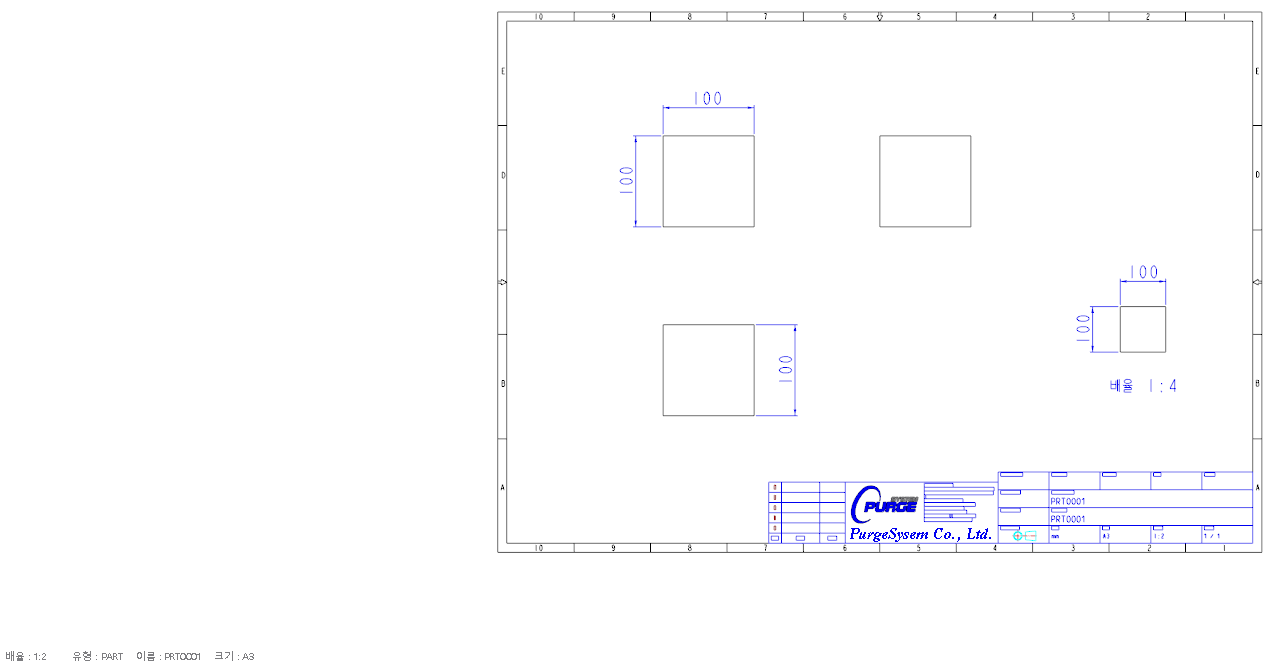

예를 들면 현재 시트의 배율은 1/2 이지만, 우측 화단에 배율이 1/4인 보기를 만들었습니다. 이 도면을 내보내면





이렇게 나와야 정상입니다.



어? 왜 배율이 1/4인데 25mm가 아니라 50mm 나오나요? 라고 생각하실 수 있는데,



'dxf_out_scale_views' 값을 yes로 두면 기본 보기의 길이가 치수와 같아진다고 했죠?

현재 도면의 기본 배율(시트의 배율)은 1/2 입니다.

원래는 기본 보기의 길이도 50mm 로 나가야 하는데, 값을 yes로 뒀기 때문에 2배가 되어 100mm로 나갔으니

1/4 배율의 작은 보기 또한 두 배가 되어 100mm의 1/2 인 50mm로 나간 것이죠.



그런데 여기서 몇몇 분들은 전혀 다른 값으로 도면이 나가시는 분들이 있을 겁니다.





이렇게. 100으로 나와야 할 치수가 오히려 200이 되고, 1/4 배율이 적용된 작은 보기가 100으로 나오는 경우죠.



이런 분들은 Creo 드로잉 트리를 한 번 살펴봐야 합니다.

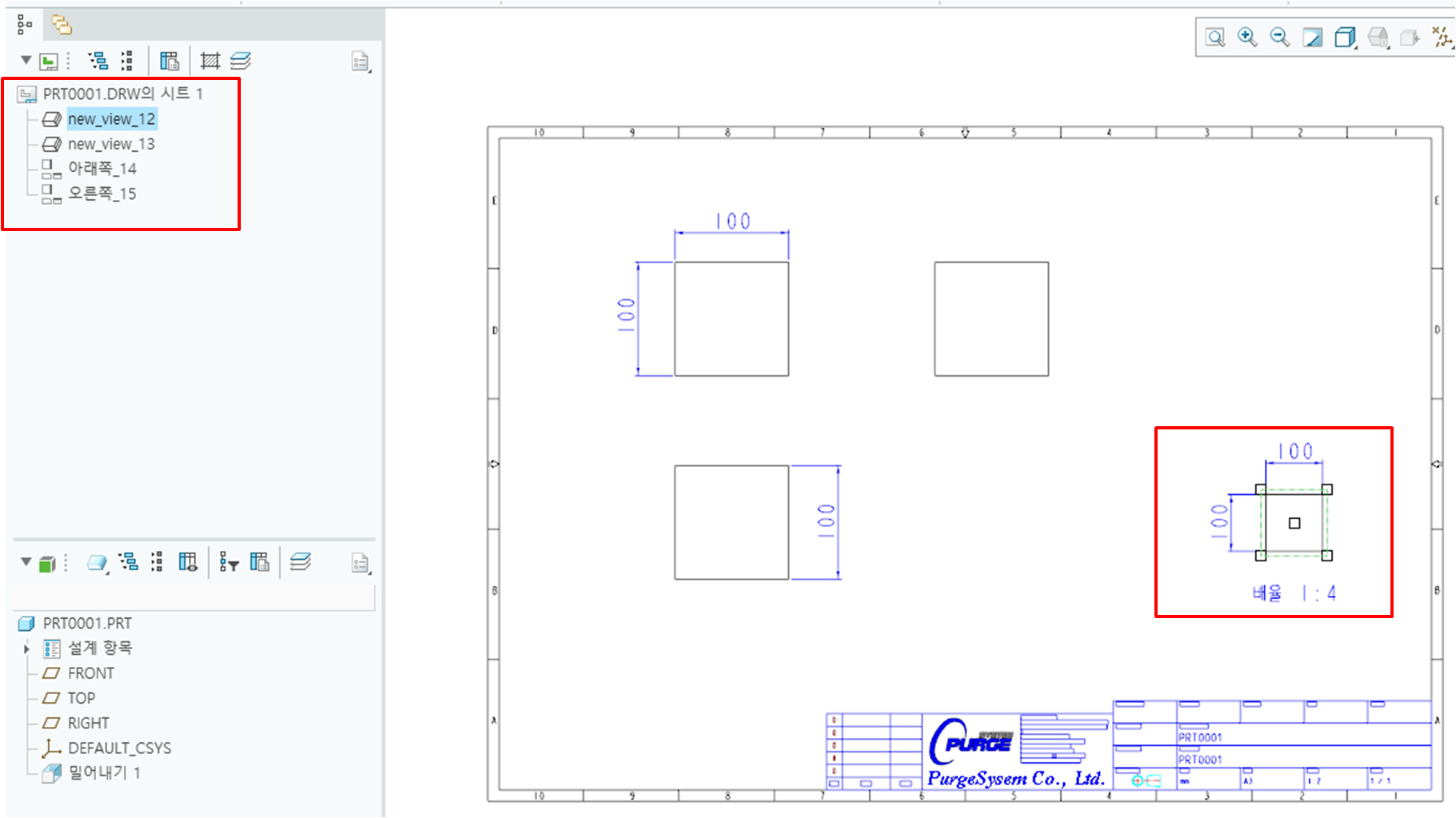

드로잉 트리에서 맨 위에 있는 보기를 클릭했더니 1/4 배율의 작은 보기가 선택되죠?

이 말은 도면 생성 후 가장 처음 만든 보기가 1/4 배율의 작은 보기라는 뜻입니다.



Creo는 드로잉 트리의 맨 윗 보기를 기본 보기로 인식합니다

'dxf_out_scale_views' 값을 yes로 두면 기본 보기의 형상에 맞춰 나머지를 변경하게 되는데,

이 때 기본 보기가 1/4 배율의 보기로 인식된 상태라서, 해당 보기의 가로 치수가 100mm로 나간 것이죠.

그리고 나머지 보기는 그만큼 확대된 크기로 내보내지는 것입니다.



따라서 햇갈리지 않으려면

도면에서 처음 만든 보기에는 사용자 배율을 적용하지 말아야 합니다.



5. 주석(치수) 의 배율





지금까지 우리는 모델링 형상의 scale에 대해 다뤘습니다. 이번에는 치수인데요.

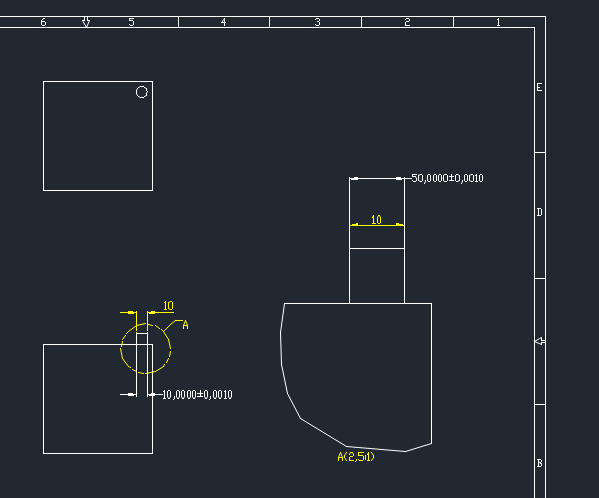

우측의 detail view의 경우, 실제로 본래 형상보다 확대해서 표현했기 때문에 치수를 찍어보면 더 큰 길이가 나옵니다. (50mm)

하지만 Creo에서 내보낸 치수는 여전히 10을 가리키고 있죠?



Creo에서 사용자 배율을 사용한 보기 or 세부 보기에 입력된 치수들은 자체적으로 축적 배율이 적용되어 내보내지기 때문입니다.







2D CAD에서 해당 치수의 치수 스타일을 보면 축적이 적용되어 있습니다.

평소에는 당연히 아무런 문제가 없고, 이렇게 나가는게 정상이겠죠?



그런데 문제는 이 다음입니다.





보통 2D CAD에서는 도면을 하나의 dwg 파일에 몰아서 관리하는 경우가 많기 때문에 이 도면을 다른 도면에 ctrl+c, ctrl+v 하는 경우가 있습니다.





이 때 이런 식으로 치수가 멋대로 바뀌는 경우가 있을텐데요.

사실 이 부분은 Creo의 설정이 아닌 2D CAD의 치수 스타일과 관련이 있습니다.



위에서 보셨다시피 A라는 도면에 세부 보기 혹은 사용자 배율 보기가 있을 경우, 해당 보기와 연관된 치수들은 축적 비율이 변경되어 내보내집니다.

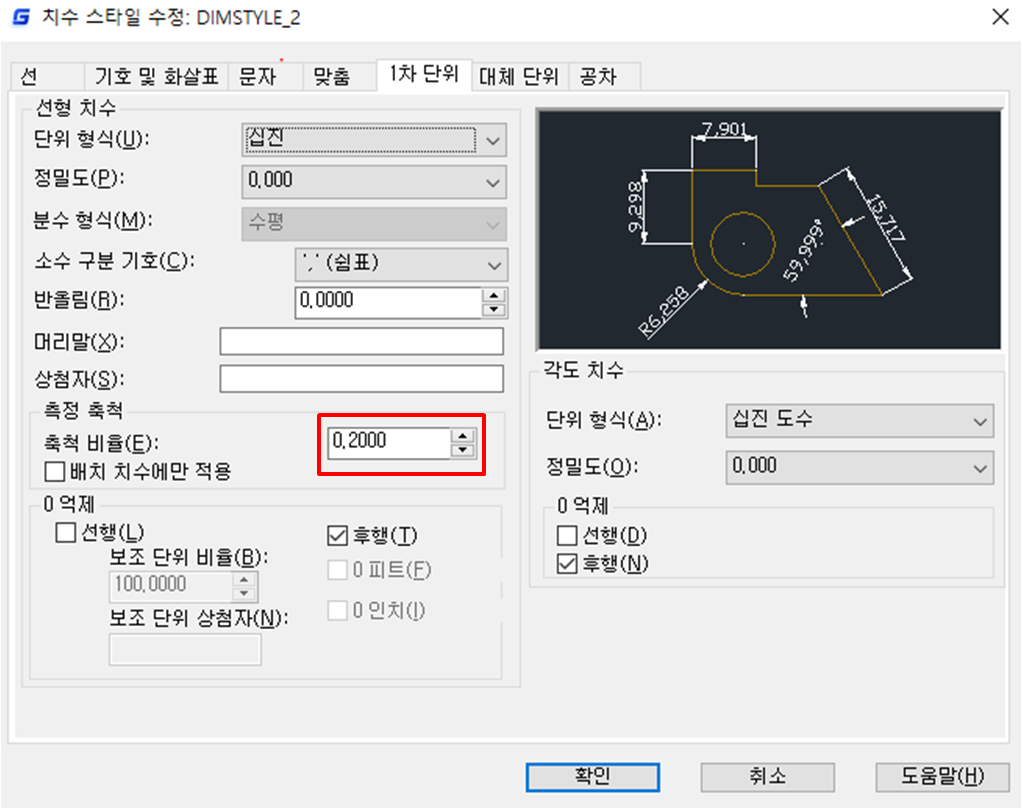

이 때 축적 비율이 0.2로 변경된 치수 스타일 이름이 dimstyle_2 라고 치겠습니다.



이제 도면을 ctrl+c > ctrl+v 하여 다른 도면에 옮겨왔습니다.



이 다른 도면에 이미 dimstyle_2 라는 치수 스타일이 있고, 그 치수스타일의 축적 비율이 0.2가 아니라면 : 기존 축적 비율이 아닌 새 도면의 dimstyle_2 축적 비율이 적용되며 치수가 바뀌는 것이죠.



따라서 이런 문제는 Creo가 아닌 2D CAD 딴에서 여러가지 방법으로 해결해보시면 되겠습니다.







여기까지가 dwg, dxf 로 내보내기와 연관된 설명이었습니다.

간혹 위에서 언급한 옵션 외에도 'dxf_out_drawing_scale' 같은 옵션은 어떻게 작용하냐 생각하실 수 있습니다.

이 dxf_out_drwaing_scale이 치수 축적에 관련된 옵션인데요. dimlfac 스케일 펙터를 적용해서 내보낼것이냐에 관한 옵션입니다.



우리는'dxf_out_scale_views' 옵션을 yes로 둔 시점에서  'dxf_out_drawing_scale' 는 건드리지 않아도 된다고 생각하시면 되겠습니다.



감사합니다.
