코어 모델링 계속 - 2

패턴 - 개요

Pattern-of-Pattern 사용 사례를 위한 보다 유연한 치수 패턴 증분(idx) 치수는 이제 내부 / 중첩 패턴의 패턴 맴버 치수가 될 수 있습니다. 유용성: 참조 패턴 색인 두 패턴이 모두 참조될 때 향상된 인덱싱 ( 피처 및 그룹 패턴 모두 인덱싱 ) 새 패턴 멤버 매개변수 패턴 맴버의 실제 수를 보고합니다.

이점	패턴 참조 포인트 패턴의 설계 유연성 향상 중첩된 치수 패턴을 포함하는 모델의 설계 생산성 및 유용성 향상

---

PATTERN-OF-PATTERN 사용 사례를 위한 보다 유연한 치수 패턴

Pattern-of-Pattern 사용 사례를 위한 보다 유연한 치수 패턴 증분(idx) 치수는 이제 내부 / 중첩 패턴의 패턴 맴버 치수가 될 수 있습니다. 이제 구성원 차원이 선택 가능한 차원으로 표시됩니다. 기본 증분은 1입니다. 평가된 가장 작은 패턴 멤버 값은 1입니다. 패턴 멤버 치수는 관계 ( 그래프 기반 평가 포함 ) 에 의해 구동될 수 있습니다. # 패턴은 "1"로 설정할 수 있습니다.

이점	중첩된 치수 및 참조 패턴을 포함하는 모델의 설계 생산성 및 유용성 향상

---

참조 패턴 인덱싱

향상된 참조 패턴 인덱싱 체계 향상된 인덱싱(피처 및 그룹 패턴을 개별적으로 인덱싱) 두 패턴이 모두 참조되는 경우 예 [ idx1 , idx2, idx3]: Idx 1: Feature pattern index (#1) – {1,2,3} Idx 2: Feature pattern index (#2) – {1,2} Idx 3: Group pattern index - {1,2,3,4}

이점	피쳐 및 그룹 패턴을 참조하는 참조 패턴을 포함하는 모델의 유용성 향상

---

패턴 인스턴스 매개변수

실제 패턴 멤버의 수를 나타내는 패턴 피쳐의 새 매개변수 새 피쳐 매개변수 PTC_ACTUAL_PAT_MEMBERS 대상 모든 유형의 패턴 특징 패턴 인식 기능 다중 두멍 피쳐 생략된 것을 제외한 모든 활성 패턴 인스턴스의 수 패턴 생성 및 레거시 모델 검색 중에 생성됨 패턴 재생성 후 업데이트됨 읽기 전용이며 참조할 수 있습니다. 새 피쳐 매개변수PTC_TOTAL_PAT_MEMBERS 대상 패턴의 패턴(2단계) 다중 구멍 피쳐 패턴(2레벨) 다중 구멍 피쳐의 패턴 패턴(3레벨) 참고: 그룹의 패턴이 아닙니다. ( 계산할 항목을 표시하기 위해 인식 사용 ).

이점	활성 패턴 인스턴스 수에 쉽게 액세스 활성 패턴 인스턴스 수의 매개변수 콜아웃 허용

---

폐쇄 루프 커브

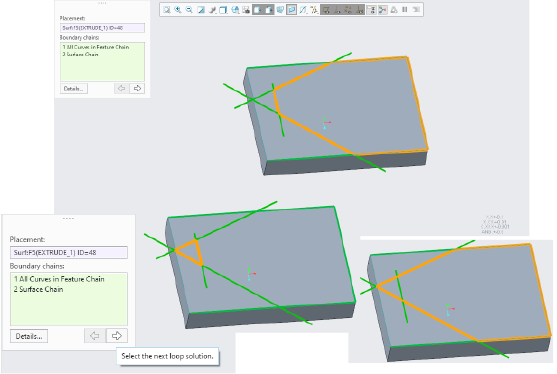

폐쇄 루프 커브 부품 모델링 및 복합 설계 환경에서 사용할 수 있는 새로운 기능 선택한 서피스, 데이텀 평면, 퀼트 또는 바디의 커브와 모서리에서 닫힌 루프 커브를 생성합니다. 해당하는 경우 여러 루프 솔루션 간 전환

이점	시스템 안내 솔루션 선택을 기반으로 폐루프 커브의 빠른 생성

---
