MBD 소개

by 아이디티 2021. 6. 22.

소개


경쟁이 증가하고 있으며 운영 효율성이 핵심입니다.

‐ 낭비를 최소화하고 품질을 개선하며 커뮤니케이션을 개선하는 방법은 무엇입니까?


이러한 목표를 달성하는 한 가지 방법은 설계 의도를 모든 사용자에게 명확하게 전달하는 단일 소스인 MBD (Model-Based Definition)를 사용하는 것입니다.



왜 Creo인가?



더 나은 제품을 더 빠르게 구축

배우기 쉬움 / 완전 통합 / 확장 가능








MBD는 3D 모델로 시작되며 Creo는 MBD 및 기타 여러 가지 이유로 훌륭한 CAD 시스템입니다.

Creo는 최상의 디자인을 더 짧은 시간에 제공할 수 있도록 지원합니다.



  • 최고의 디자인 – 혁신적, 품질 우수, 비용 절감
  • 시간 단축 – 워크플로우 간소화, 자동화된 기능, 출시 시간 단축



배우기 쉽고 직관적입니다.

Creo 설계 환경에 완전히 통합되어 제품 설계의 초기 단계에서 제조에 이르기까지 원활하게 진행되는 도구입니다.

확장 가능 - 가장 작은 공급 업체 및 대기업 고객과 협력하는 데 적합합니다.



오늘날의 Creo는 이미 생성 설계, 시뮬레이션, 증강 현실, 스마트 연결 제품 및 적층 제조를위한 설계를 비롯한 새로운 기술 도구를 제공합니다.

제품 개발의 세계는 빠르게 변화하고 있으며 Creo만이 현재와 미래의 경쟁력을 갖추는 데 필요한 도구를 제공합니다.



모델 기반 정의 (MBD)란 ?



3D 모델이 유일한 단일 소스가 됨

  • MBD는 제품 및 제조 정보 (PMI)의 소스를 3D 모델 (모델 기반)로 정의합니다.
  • MBD의 목표는 다운 스트림 파트너에게 "단일 정보 소스"를 제공하는 것입니다.



    • 제조, 품질, 검사 및 공급 업체
  • MBD는 주석이 달린 3D 모델로 시작하는 프로세스입니다.
  • MBD를 사용하여 3D 모델은 PMI의 소스로 2D 도면을 대체합니다.



    • 2D 프로세스를 계속 지원할 수 있습니다.

추가 설명 :

  • 일부 기업은 MBD를 완전히 구현할 준비가 되지 않은 것을 우려하여 MBD 전환을 연기할 것입니다.
  • 좋은 소식은 천천히 시작하여 자신의 속도로 진행할 수 있다는 것입니다. 주석이 달린 3D 모델은 기존의 2D 프로세스를 계속 지원합니다. 그 반대는 사실이 아닙니다. 주석이 달린 3D 모델은 2D 프로세스를 지원하기 위해 필요에 따라 항상 인쇄 할 수 있습니다. 주석이 달린 3D 모델 준비를 빨리 시작할수록 MBD를 시작할 준비가 더 쉬워집니다.
  • 그리고 시간이 지남에 따라 점차적으로 MBD로 전환 할 수 있습니다. 실제로 대부분의 성공적인 MBD 캠페인은 소규모 파일럿 프로그램에서 시작됩니다. GE Appliance 및 TE Connectivity와 같은 세계적 수준의 MBD 회사는 천천히 시작하여 시간이 지남에 따라 발전했습니다. 0에서 세계 정상까지 한 번에 갈 필요는 없습니다. 중요한 것은 3D 모델에 주석을 추가하여 시작하는 것입니다.
  •

    기존 VS 디지털





    기존 프로세스  사람이 읽을 수 있는



    • 2D 드로잉은 제품을 설명 / 정의하는 법적 자산입니다.



      • 3D CAD 이전에는 2D가 표준 형식이자 기본 엔지니어링 결과물이었습니다.
      • 오늘날 존재하는 많은 프로세스는 2D 도면 (예 : 검사) 사용을 기반으로합니다.
    디지털 변환  사람 및 기계가 읽을 수 있는



    • MBD는 유일한 단일 소스인 3D 모델를 생성합니다.



      • 3D 모델에는 모든 치수, 공차, GD & T, 메모 및 기타 정보가 포함됩니다.
      • 오늘날 존재하는 많은 프로세스는 2D 드로잉 (예 : 검사) 사용을 기반으로합니다.

    참고 : 이 이미지는 제도판과 종이 기반 프로세스를 사용하여 설계 및 세부 사항을 처리하는 기존 엔지니어를 보여줍니다. 오늘날 존재하는 많은 프로세스는 여전히 2D 프린트를 중심으로 진행되므로 일부에게는 변경이 어려울 수 있으므로 모델 기반 정의에 약간의 저항이 있을 수 있습니다.



    예 : 모델 기반 정의



    기존 프로세스 : 3D CAD 이전에는 2D가 표준 형식이자 기본 엔지니어링 결과물이었습니다. 2D 도면은 제품을 설명 / 정의하는 법적 자산으로도 널리 알려져 있습니다. 공급 업체가 부품을 OEM에 배송할 때 "Checker"는 형광펜과 물리적 도면을 사용하여 중요 치수를 검증하고 검사하여 검사를 문서화합니다. 2D 도면은 제품 정보 및 세부 정보를 제공하기 위해 작업 현장에서도 참조됩니다.

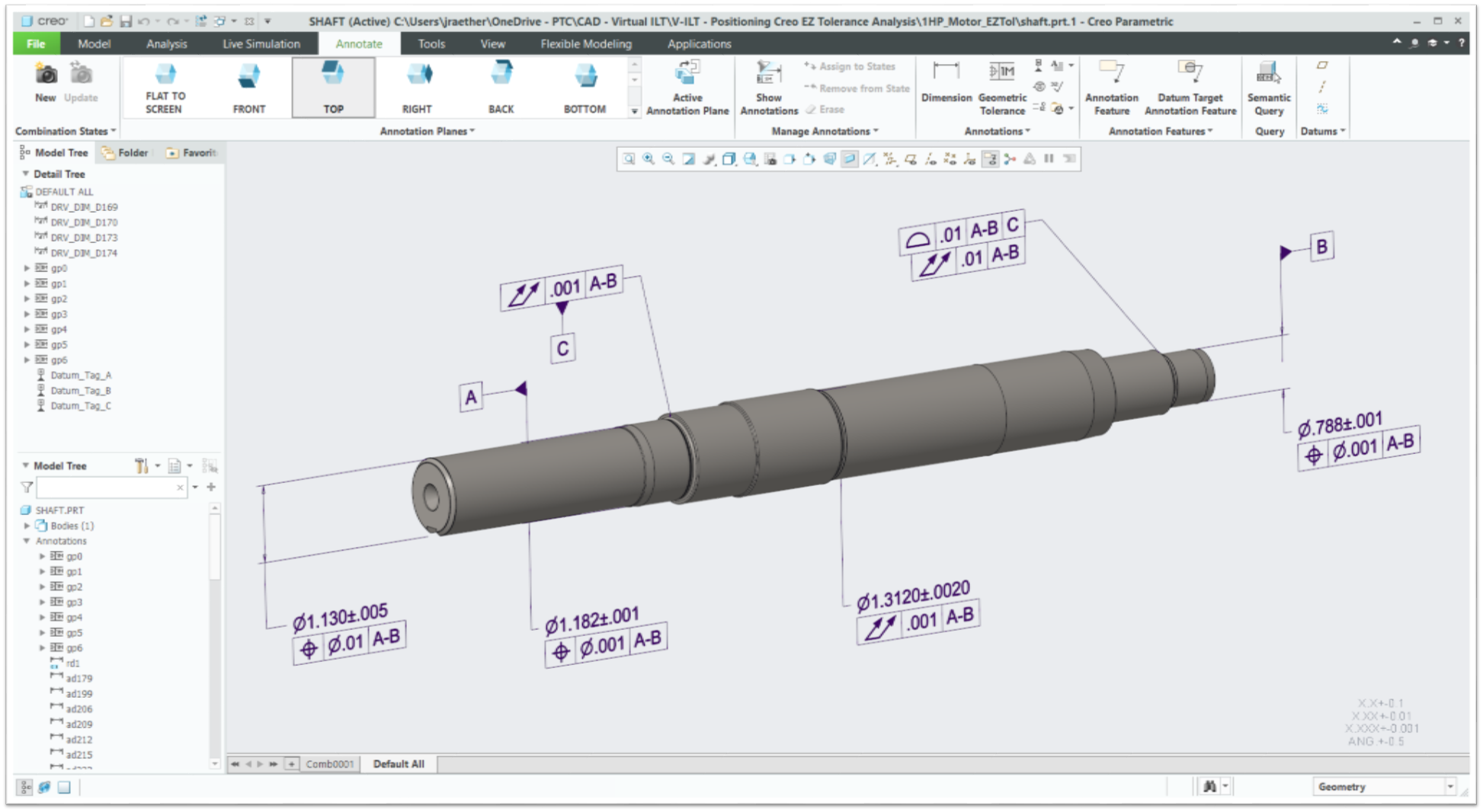

    디지털 변환 : 모델 기반 정의는 2D 도면에 대한 의존도를 줄이거나 없애기 위한 새로운 접근 방식 또는 프로세스입니다. Creo를 사용하면 모든 중요한 정보와 값이 3D 모델에 포함됩니다. 여기에는 모든 피쳐 치수, 공차, GD & T, 메모 및 기타 정보가 포함됩니다. 모델에 모든 정보가 포함되어 있는 경우에도 동일한 정보를 표시하기 위해 여전히 별도의 자산 (2D 도면)을 만들고 관리하는 이유는 무엇입니까?

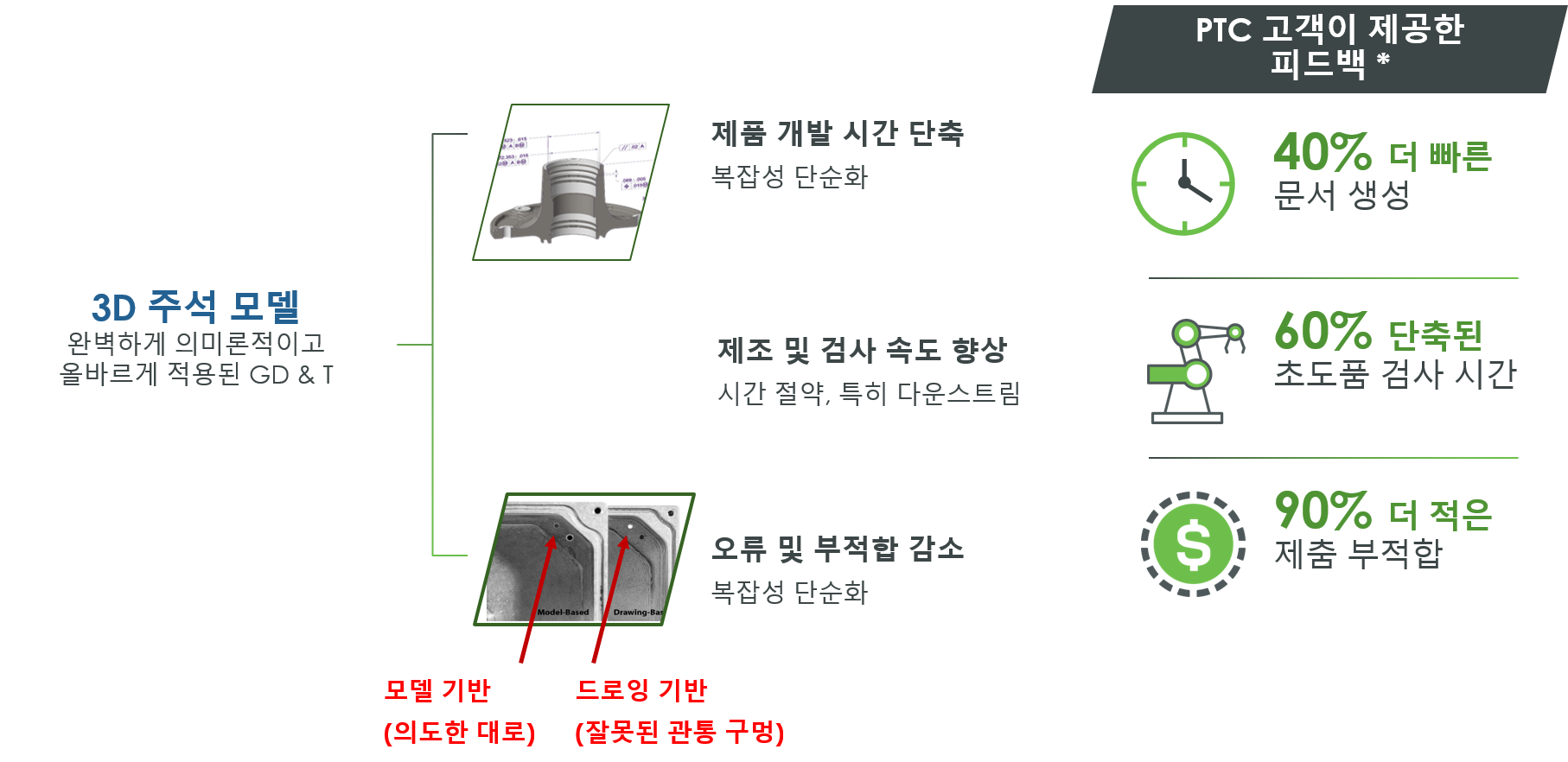

    MBD 이점



    디자인 의도를 명확하게 전달



    • 시간 / 비용 절약
    • 품질 향상
    • 커뮤니케이션 향상
    • 더 나은 협업






    아시다시피 모델 기반 정의는 CAD 모델을 제조, 검사 및 공급 업체와 같은 다운스트림 사용자를 위한 단일 소스로 사용하는 것이 관행입니다. 결과는 중요합니다.



    • 제조 도면 재생성과 관련된 노력의 중복을 줄여 시간과 비용을 절약합니다.
    • 제조 도면의 오류를 제거하여 품질을 개선하고 모든 모델이 최신 상태인지 확인합니다.
    • 모델을 조사 할 수 있으므로 설계 의도를 더 잘 전달하여 시간을 절약하고 스크랩을 방지합니다.
    • 엔지니어링, 제조 및 기타 다운스트림 사용자간의 협업이 향상됩니다.
    MBD가 운영의 낭비를 줄이는데 어떻게 도움이 되는지 자세히 살펴 보겠습니다.



    MBD로 낭비 감소



    • 2D 드로잉 생성에 소요되는 시간과 노력 감소



      • 모든 정보는 3D 모델에 정의되며 2D 드로잉을 생성할 필요가 없습니다.
  • 재작업 최소화 및 동기화 해제 정보



    • 3D 모델은 형상 및 PMI를 포함하는 "단일 소스"입니다.
  • 추가 자산 및 정보를 추적하고 관리할 필요가 없습니다.



    • 모든 정보는 3D 모델내에 포함되고 관리됩니다.
  • 오해 및 의사 소통 불량으로 인한 오류 감소



    • 3D 모델은 작업 현장에서 쉽게 시각화되고 조사됩니다.
  •




    MBD (및 MBE)의 주요 이점은 낭비 감소입니다.



    2D 도면 작성에 소요되는 시간과 노력 제거



    • 초기에 더 많은 시간, 특히 엔지니어링에 더 많은 시간이 소요될 수 있다는 점을 이해하는 것이 중요합니다. 일부 설계 엔지니어는 설계에 적절하게 주석을 달아야하는 필요성에 적응하기 때문입니다.
    • 곧 설계 엔지니어는 이에 능숙해질 것이며, 그 결과 다운 스팀 파트너에게 설계를 설명하는 데 소요되는 시간과 실수 수정 시간이 줄어 듭니다.

    재작업 및 동기화되지 않은 정보를 제거합니다. 3D 모델은 정보의 "단일 소스"입니다.

    예 : 제조 정보, 공차, GD & T.



    추가 자산 및 정보를 추적하고 관리할 필요가 없습니다.

    모든 정보는 3D 모델내에 포함되고 관리됩니다.



    잘못된 해석 및 잘못된 의사 소통으로 인한 오류 제거

    3D 모델은 작업 현장에서 쉽게 시각화되고 조사됩니다.



    MBD는 새로운것이 아닙니다. 사실 PTC는 MBD 분야의 원동력이었습니다. Creo가 MBD 여정에서 엔지니어를 어떻게 도왔는지 살펴 보겠습니다.

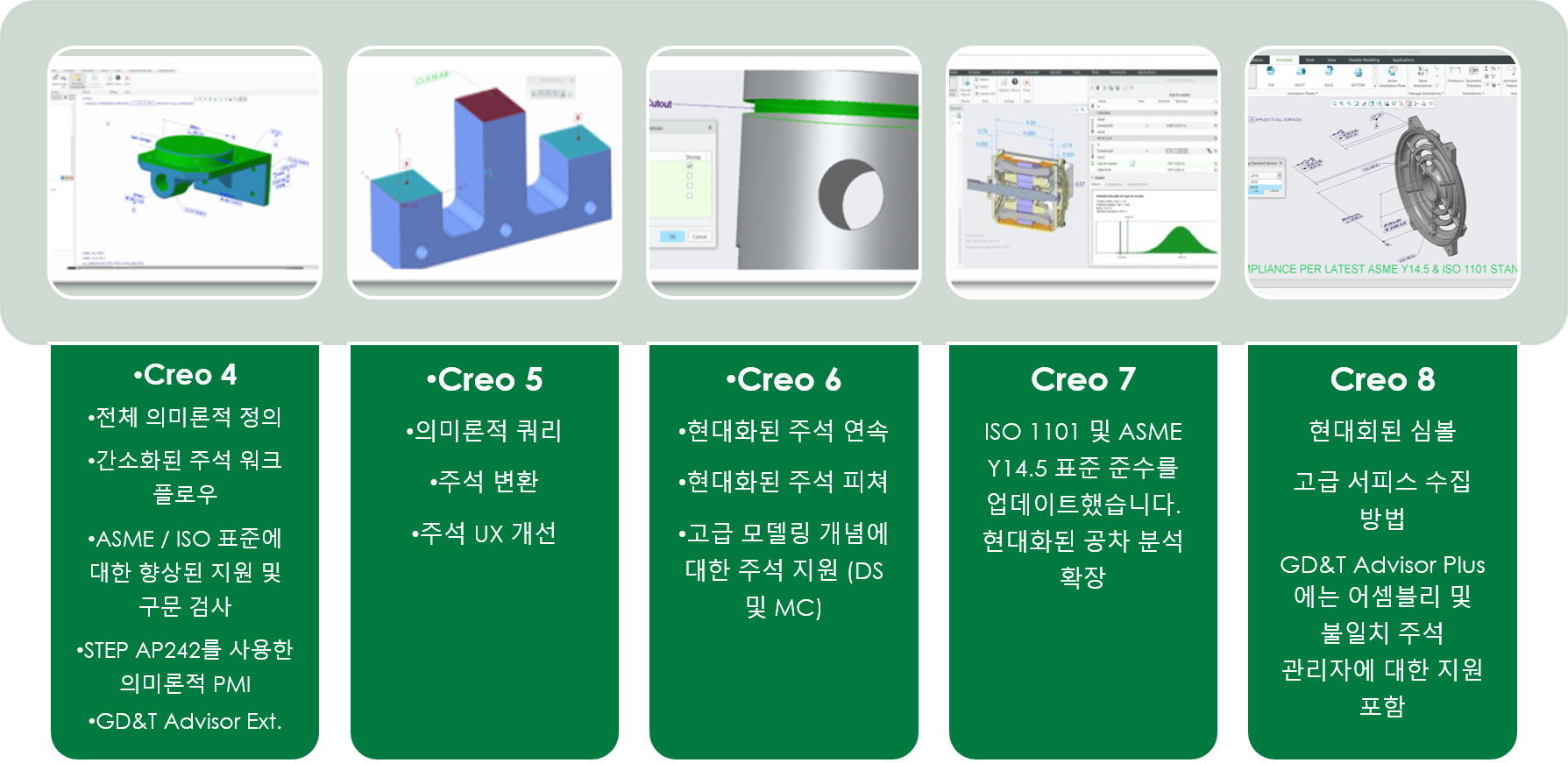

    Creo에서 MBD의 진화



    Creo는 Creo 1.0 이후 10 년 이상 MBD를 진화시켜 왔습니다!






    Creo는 10 년 이상 MBD를 개선을 왔습니다! Creo 1.0에는 주석 상태가 있는 3D 모델 주석이 포함되어 있습니다.
    그리고 PTC는 수년동안 ASME 표준 개발에 기여해 왔습니다 .



    최근에 Creo는 모든 새 릴리스에서 MBD를 점점 더 쉽게 얻을 수 있도록했습니다.



    참고 – "의미론적"은 다운스트림 MBD 소프트웨어 응용 프로그램에서 참조를 이해할 수 있음을 의미합니다. 이를 통해 자동화 및 시간 절약을 크게 실현할 수 있습니다.



    디지털 제품 정의 및 제어








    모델 기반 정의를 사용하면 해당 제품의 설계, 생산, 운영, 서비스중에 설계 정보를 더 잘 공유할 수 있습니다. 2D 드로잉의 필요성을 제거하여 CAD 모델의 설계 의도를 Windchill 및 Creo View에 표시하여 풍부한 시각적 xBOM을 생성하고 MBD / MBE 값의 일부로 다운스트림 소비를 수행할 수 있습니다.



    • 설계 작성 비용 절감



      • 드로잉 관리에 소요되는 시간 단축
      • 디지털 스레드를 통한 자동 업데이트
      • 출시 시간 단축
    • 설계 검토에 소요되는 시간 단축



      • 설계 변경을 이해하는 다운스트림 사이클 시간 단축
      • 첫 번째 합격 가능성 증가
    • 핵심적인 품질 특성( CTQ )을 관리하여 첫 번째 합격 가능성을 높입니다.



    MBD와 2D 도면의 이점은 무엇입니까?



    ASME가 2016년 3월 8일
    엔지니어링 정보과학 저널에
    게재한 기사
    https://www.engineersrule.com/5-reasons-use-mbd/

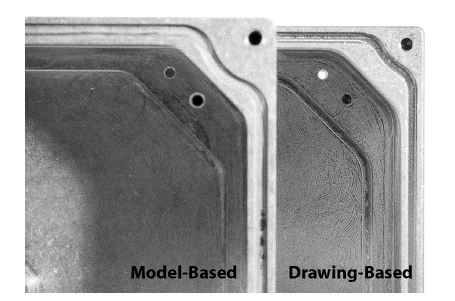

    그림. 7. 드로잉 기반 부품에 의도하지 않은 관통 구멍이 추가된 것을 보여주는 제공된 테스트 사례 1 부품의 비교

    드로잉 기반 프로세스와 모델 기반 프로세스에서 제공된 부품은 하나를 제외하고 모든 경우에서 시각적으로 동일합니다. 테스트 케이스 1에는 드로잉 기반 프로세스와 모델 기반 프로세스에서 제공하는 부품간에 큰 차이가 있었습니다. 도면 기반 프로세스에서 제공되는 부품에는 관통 구멍이 되면 안되는 관통 구멍이 있었습니다.






    ASME는 MBD 및 2D 드로잉 기반 프로세스를 평가하기 위한 연구를 수행했습니다.



    • 테스트 사례 1 – 제조업체의 완제품을 검사할 때 이점이 구현되었습니다.

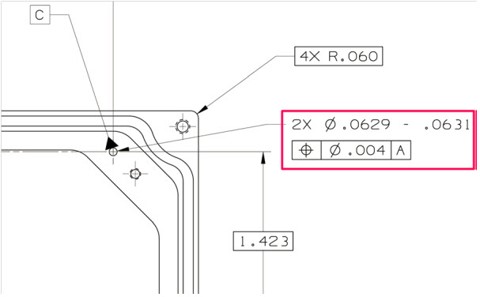

      • 2D 드로잉 기반 정보만 주어지면 제조는 2D 드로잉 기반 정보를 해석해야 했습니다. 결과는 "관통 구멍"에 대한 잘못된 가정이었습니다. 정보에 수반되는 3D 데이터가 없으면 구멍이 관통 구멍이 아님을 명확하게 보여주는 데이터가 제한적이었습니다.
      • 2D 드로잉 데이터를 해석해야하는 필요성은 많은 제조 오류의 원인입니다. 3D 모델에서 분명하게 드러나는 것은 2D 드로잉에서는 식별할 수 없었습니다.



    모델 기반 정의 ( MBD )



    Creo는 여러가지 유용한 도구를 제공하여 MBD 전환을 시작하고 진행할 수 있도록 지원합니다.



    Creo Parametric – 주석 기능을 사용하여 PMI를 정의하고 관리하는 표준 3D 주석 기능이 포함되어 있습니다.



    Creo GD & T Advisor Plus - 산업 표준에 따라 GD&T가 생성되도록 보장하는 옵션 솔루션. Creo에서 작성된 GD&T 주석 재사용, 평가 및 "수정"

    MBD에는 GD&T Advisor(Basic & Plus)와 공차 분석이 필요하지 않으며, 솔루션은 GD&T와 공차의 올바른 적용과 사용을 지원합니다. 공차 및 GD&T를 정의하려면 올바르게 수행되는지 확인해야 합니다.



    Creo EZ 공차 분석 - 품질을 개선하고 제조 비용을 줄이기 위해 공차를 분석하고 정의하는 옵션 솔루션



    Creo View - PMI 다운스트림 소비자를 지원하는 간편한 보기 솔루션



    CREO MBD 도구 디지털 스레드 활성화

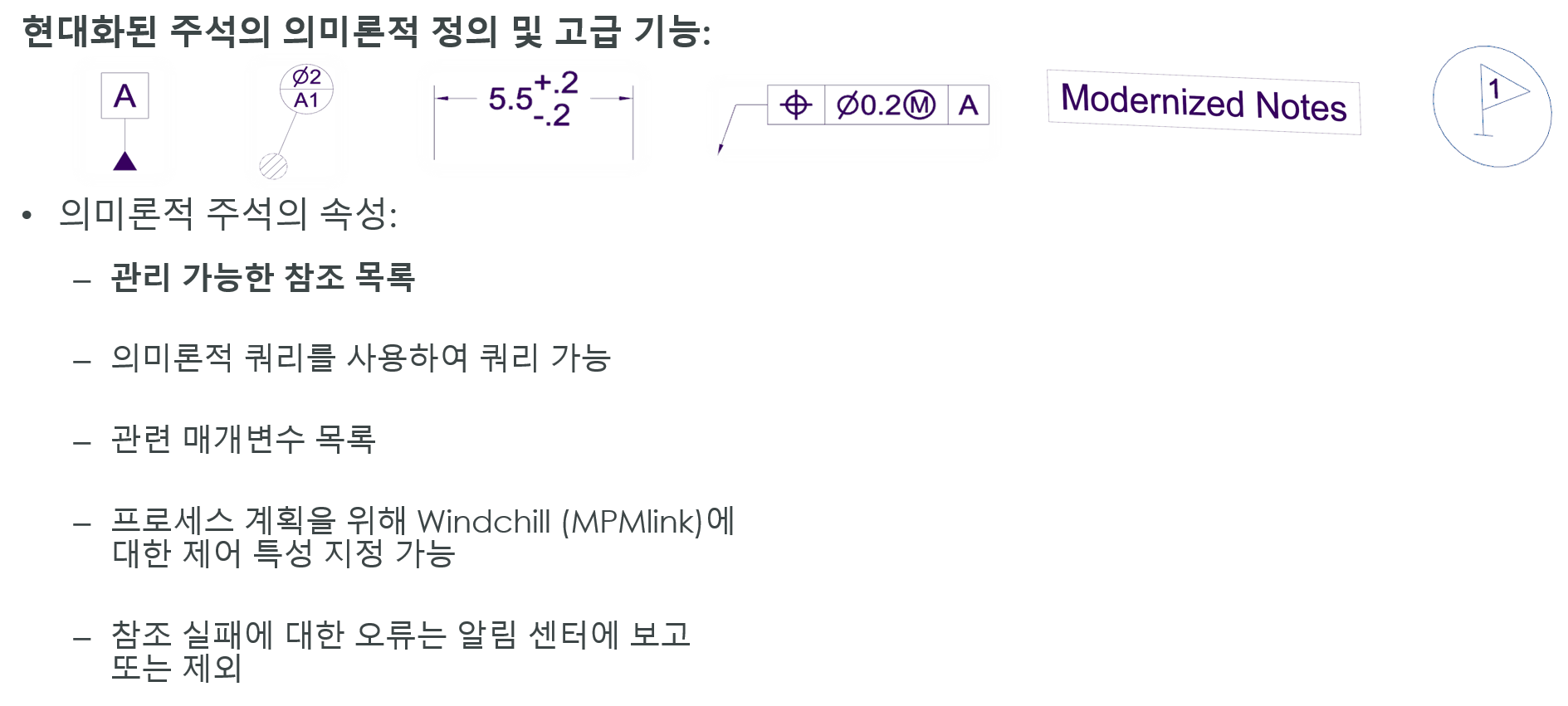

    그렇다면 Creo Parametric에 포함 된 이러한 MBD 도구는 무엇입니까?



    Creo는 GD & T 주석의 전체 의미론적 및 관련 정보를 지원합니다.



    여기에 나열된 모든 주석 유형은 의미론적 정의 및 추가 고급 기능을 지원합니다.



    모델에 이러한 주석을 배치 할 때 배치 참조가 의미론적 참조 컬렉터에 자동으로 추가되며 필요에 따라 추가 참조를 추가 할 수 있습니다.



    이러한 현대화된 주석은 의미론적 쿼리 도구도 지원합니다. 이 도구를 사용하면 모델을 쿼리하고 어떤 참조가 어떤 주석과 관련되어 있는지 이해하고 관련 데이텀, 형상 공차 및 보조 참조에 대해 학습 할 수 있습니다.



    각 주석은 매개 변수를 지원하므로 다운스트림에 전달하려는 관련 정보를 추가 할 수 있습니다.



    이러한 각 주석을 제어 특성으로 지정하고 제조 공정 계획을 위해 MPMlink에서 제어 할 수도 있습니다.

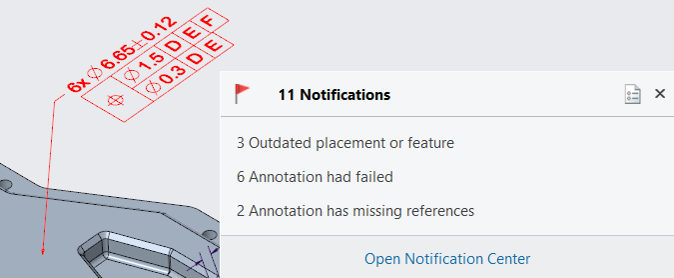

    마지막으로 주석이 항상 최신 상태인지 확인하기 위해 알림 센터에서 지원하므로 해당 참조가 실패하는 시기를 알거나 이러한 상황에서 주석이 모델에서 제외될 것이라고 결정할 수 있습니다.

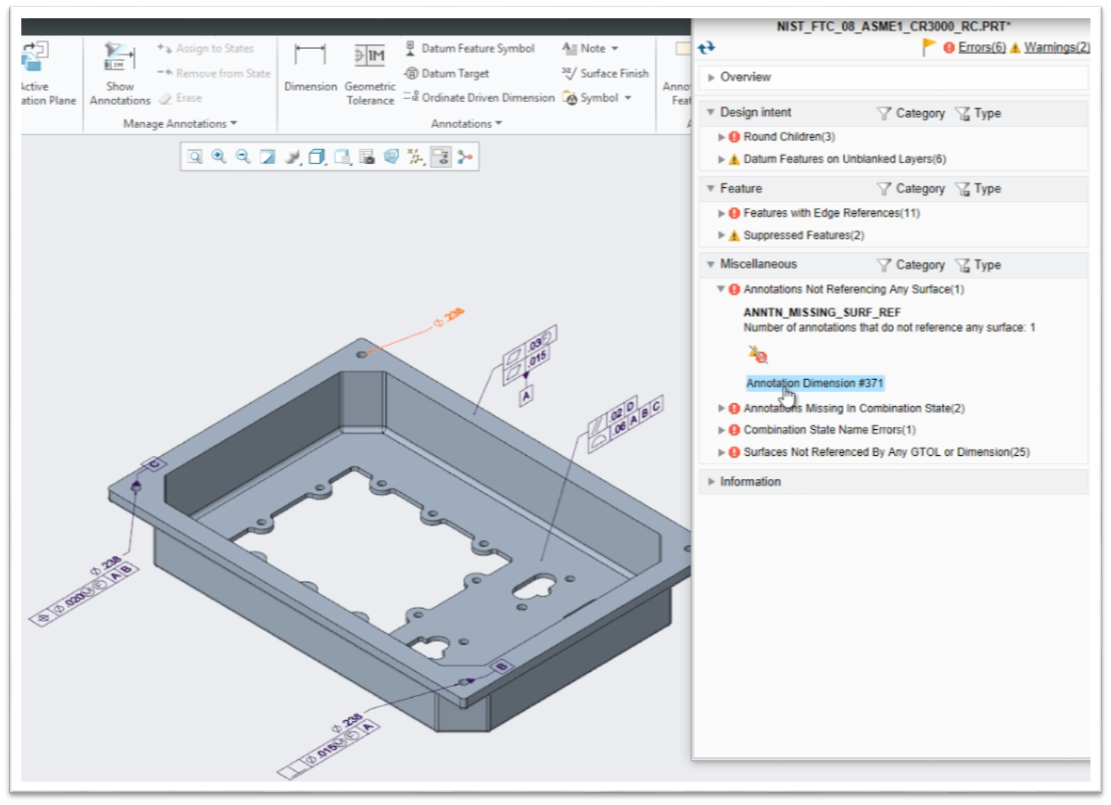

    CREO 모델체크로 검증



    • Modelcheck는 모델의 MBD 주석을 알리고 유효성을 검사 할 수 있습니다.



      • 서피스를 참조하지 않는 주석
      • GD & T에서 참조하지 않는 서피스
      • 결합된 상태에서 찾을 수 없는 주석
      • 결합된 상태 이름이 사전 정의된 명명 규칙 미준수






    모델체크는 이제 GD&T 주석에 의해 구속되지 않은 서피스나 서피스를 참조하지 않는 주석과 같은 상황에 대한 다양한 MBD 검사를 지원합니다.



    주석 오류를 방지하는데 도움이 되는 쉬운 도구입니다.

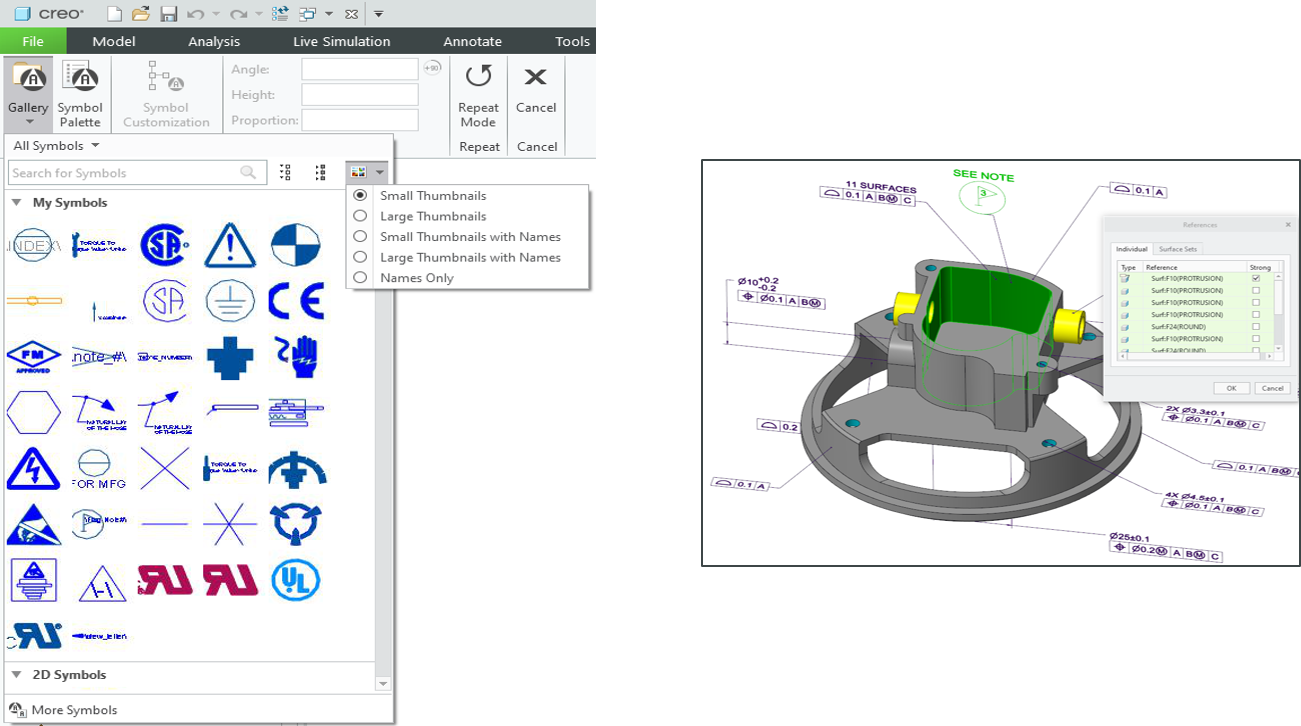

    CREO 8 - 현대화된 기호



    기계가 읽을 수 있는 정보를 포함하여 더 쉽고 빠르게 기호를 적용



    • 기호에 대한 향상된 배치 및 편집 워크플로우
    • 사용자 정의 가능한 새로운 기호 갤러리
    • 다운스트림 MBD 소프트웨어 애플리케이션에서 읽을 수 있는 의미론적 기호
    • 기호에 대한 향상된 독립형 주석 기능








    Creo 8의 새로운 기능에는 컴퓨터에서 읽을 수 있는 정보를 포함하여 현대화된 기호 도구가 있습니다. 이러한 개선으로 MBD 구현이 더욱 쉬워졌습니다.



    왜 이것이 중요할까요?



    • 속도 – 기호 배치 및 편집이 훨씬 더 빨라집니다.
    • 사용 용이성 – 새로운 사용자정의 가능 기호 갤러리를 통해 요청된 기호를 훨씬 쉽게 선택하고 배치할 수 있습니다.
    • 일관성 및 유용성 – 기호 배치 및 편집 워크플로우는 다른 주석에 대한 것과 유사하므로 사용하기가 더 쉽습니다.

    독립형 주석을 지원하는 고급 기능 - 이제 기호에 대해서도 지원됩니다.

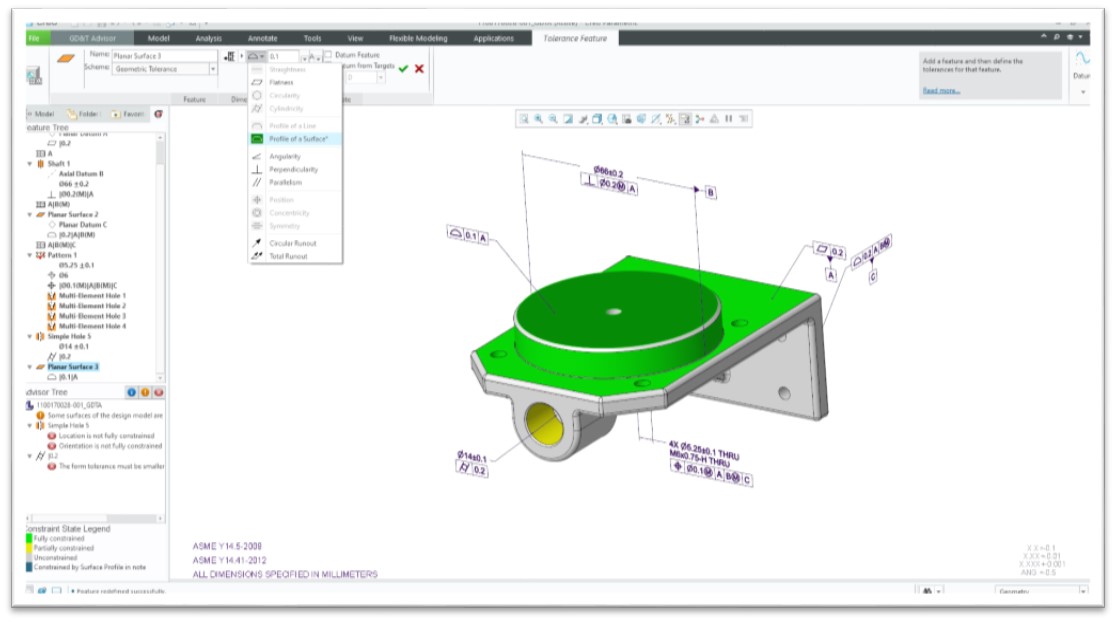

    GD&T ADVISOR PLUS



    기하학적 치수 및 공차에 대한 전문가 지침



    • GD&T의 올바른 적용을 사용자에게 안내하는 마법사와 같은 대시 보드
    • GD&T의 피쳐 중심보기
    • 어드바이져 트리 – 사용자에게 알리고 안내하는 메시지를 표시합니다.
    • 제약 조건 상태 범례 – 공차 상태를 나타내는 서피스 강조 표시 제공

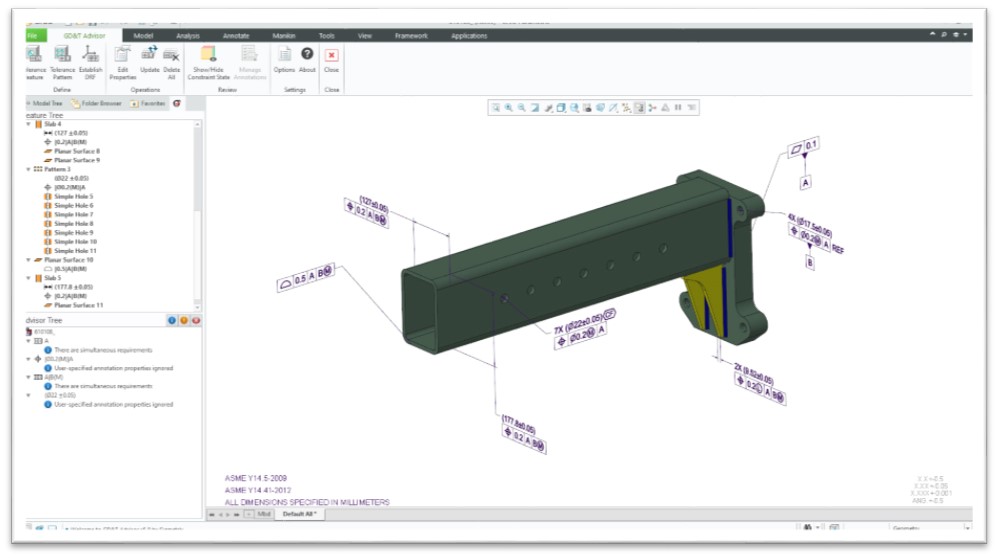

    Creo GD&T Advisor Extension은 사용자에게 GD&T의 적절한 적용 방법으로 생성, 검증 및 교육할 수 있는 도구를 제공합니다. 이 도구는 의미론적 올바른 GD&T 생성을 단순화하고 속도를 높이기 위해 마법사와 같은 대시 보드를 제공합니다. UI는 피쳐 트리에서 GD&T 주석에 쉽게 액세스 할 수 있도록하고 어드바이저 트리에 메시지, 경고 및 오류 형태로 GD&T 알림을 표시합니다. 사용자는 언제든지 제약 상태를 표시하는 옵션을 선택하여 모델 형상 및 공차 상태를 시각화 할 수 있습니다.



    GD&T ADVISOR PLUS



    주석의 검증 및 재사용 지침



    • 적용된 GD&T 상태에 대해 사용자에게 지침 안내
    • 주석 매니저는 주석 불일치에 대해 향상된 가시성 및 제어 기능 제공
    • 시스템에서 읽을 수 있는 참조의 빠른 수집 및 유지 관리
    • 의미론적으로 올바른 피쳐 중심의 GD&T 주석
    • 기존 모델 주석 확인 및 재사용
    • Creo 8.0의 새로운 기능 - 어셈블리 GD&T 지원






    GD&T Advisor에는 두 가지 버전이 있습니다. GD&T Advisor PLUS는 Creo 8에서 사용할 수 있으며 어셈블리에 대한 GD&T 지원과 함께 지침, 검증을 제공하고 주석의 재사용을 허용합니다.



    GD&T Advisor의 기본 버전은 부품에 대한 지침만 제공합니다.



    이것이 왜 중요한가요? 시간 절약 및 오류 방지



    • 어셈블리에 대한 의미론적 올바른 피쳐 중심의 GD&T 주석의 빠른 생성
    • 기존 Creo 주석 검증
    • GD&T 적용 현황에 대한 사용자 교육 안내
    • GD&T Advisor에서 업데이트할 주석에 대한 가시성과 제어 기능 향상
    • 업데이트할 주석에 대한 사용자 제어
    • 다음 고급 방법을 사용하여 의미론적 참조의 빠른 수집



    표준 및 규정 준수





    • "GD&T" 및 "GPS"라는 문구는 일반적인 표준에 따라 유사한 방식으로 사용됩니다.



      • ASME에 대한 기하학적 치수 및 공차 (GD&T)
      • ISO 준수를 위한 기하학적 제품 사양 (GPS)
    • GD&T Advisor Plus 확장은 두 표준을 모두 지원합니다!



      • ASME Y14.5-2009, 2018 및 관련 표준
      • ISO 1101 : 2012, 2017 및 관련 표준






    GD&T는 ASME 준수를 위한 표준이고 GPS는 ISO 준수를 위한 표준입니다.



    표준은 모델 기반 정의와 드로잉 기반 정의 모두에 있습니다.

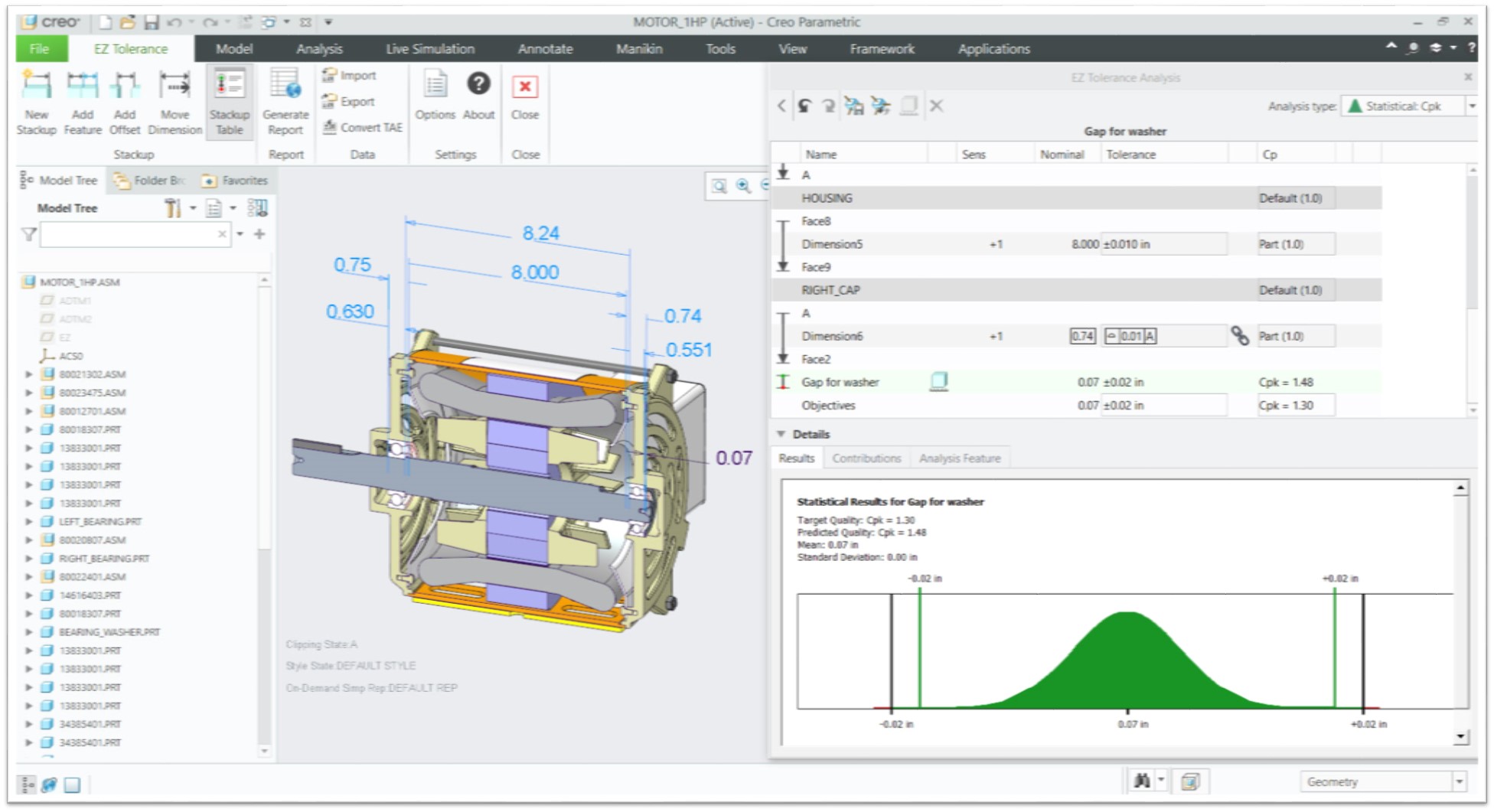

    EZ 공차 분석



    강력한 공차 누적 및 간격 분석



    • 기존 모델 서피스, 어셈블리 제약 및 GD&T를 사용하여 다중 1D 누적 공차 분석을 쉽게 정의 및 시각화
    • Creo 설계 환경에 완벽하게 통합
    • 최악의 경우, RSS 및 통계 결과와 함께 기여도와 민감도의 자동 생성 출력 플롯
    • 통계 분석을 위한 품질 메트릭에는 Cpk, Sigma, DPMO 및 % Yield가 포함됩니다.

    결과 : 제품 개발주기 단축, 제품 비용 절감, 제품 품질 향상






    EZ Tol은 공차 누적 분석을 지원하여 더 나은 설계 품질을 보장합니다.



    이것이 왜 중요한가요?



    • 시장 출시 시간 단축
    • 제품 비용 절감
    • 제품 품질 향상

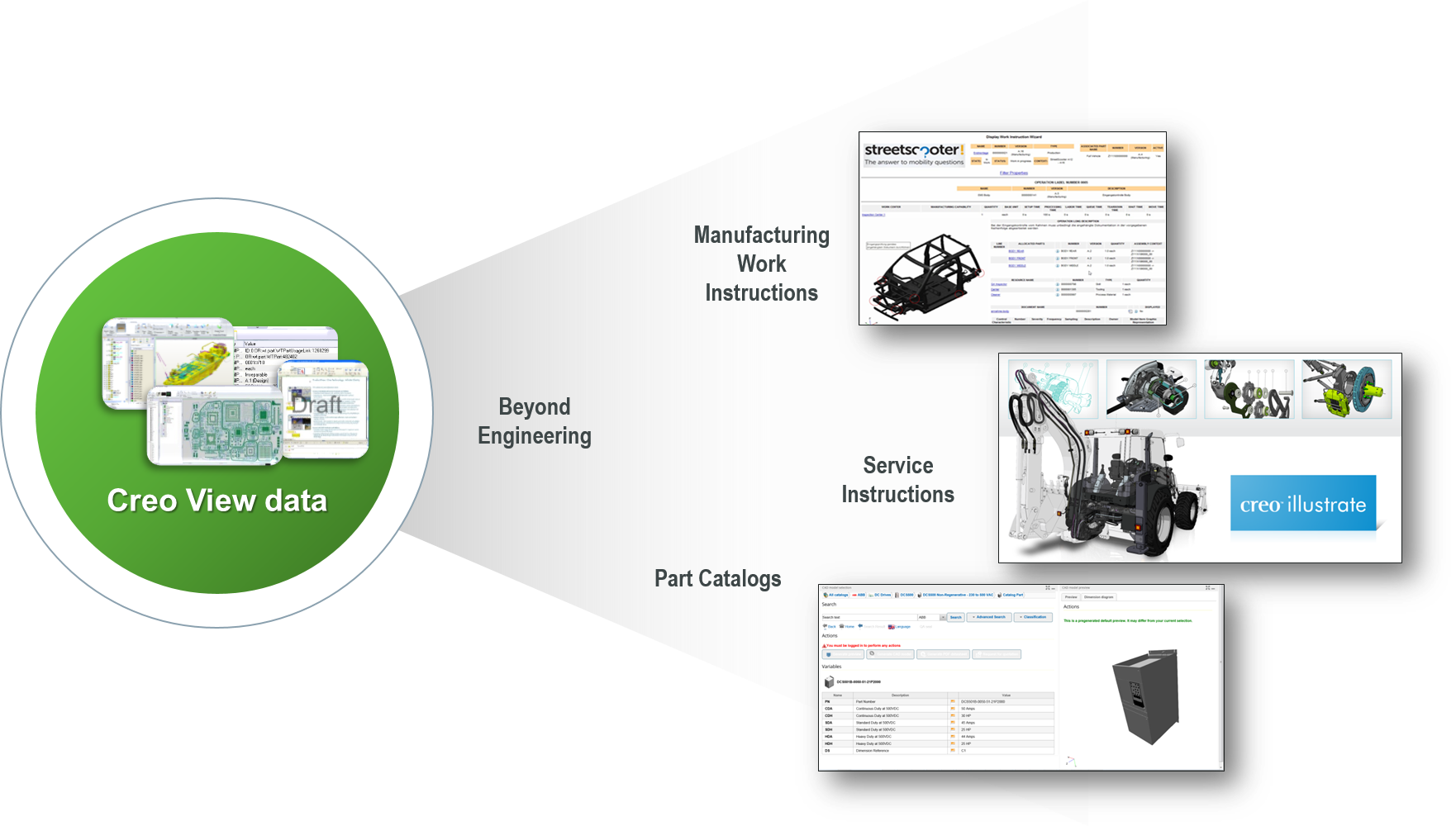

    Creo VIEW



    누구나 기본 저작 응용 프로그램없이도 모델과 문서를 보고 조사 할 수 있습니다.






    PTC는 엔지니어링을 넘어 시각화를 확장하여 다른 사용자가 활용할 수 있는 단일 소스를 제공하고 있습니다.



    서비스 지침 영역, 작업 현장 단계에 사용되는 작업 지침, 부품 카탈로그까지 시각화를 확장하여 고객의 고객이 올바른 정보를 찾을 수 있도록 지원합니다.



    시각적 파일이 업데이트되면 이러한 업데이트는 다운스트림 사용을 통해 확장 될 수 있습니다. 이렇게하면 효율성과 신뢰도가 향상되고 다른 사람들이 시각적 결정을 내리는데 도움이됩니다.
