판금 - 제작을 위한 벤딩 순서 정의 도면

벤딩 순서 테이블은 제조를위한 굽힘 순서를 문서화하는 데 사용됩니다. 벤드 순서 테이블을 생성 할 때 완전히
벤드되지 않은 모델로 시작합니다. 판금 도면에 벤드 순서 테이블을 표시하여 제조를위한 벤딩 프로세스를 더

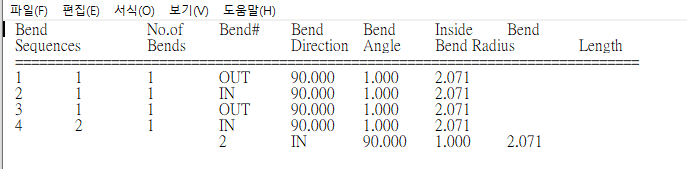

잘 보여줄 수 있습니다. 벤딩 순서 테이블은 파일로 저장 가능 합니다.





부품을 완전히 풀고 벤드 백 프로세스를 기록하여 벤드 순서 테이블을 생성합니다. 제조 공정과 일치하는 순서로

굽힘 또는 굽힘 그룹을 선택합니다. 완전히 굽히지 않은 부품에서는 굽힘 순서 테이블을 생성하거나 편집 할 수
없으므로 플랫 상태가 사용됩니다.



일반 설계자는 이 기능을 사용 하지 않습니다. 생산에 관련된 설계자들이 사용 하는것을 권장 합니다.

이유는 벤딩을 한번 3개를 할수 있는지. 1개씩만 할수 있는지 파악이 가능 해야 합니다.



표준 벤드 순서 테이블에는 다음이 포함됩니다.
1. 벤드 시퀀스 번호입니다.
2. 시퀀스의 벤드 수입니다.
3. 벤드 번호 ID입니다.
4. 벤드 방향.
5. 벤드 각도.
6. 굽힘 반경.
7. 굽힘 길이.



아쉬운 것은 벤드 순서를 변경을 위한 Drag 기능은 없습니다.

기구 설계자 만든 최초의 데이터를 생산 기술의 설계자가 편집하고, 바로 생산에 활용 할수 시스템 구성을
고려 해보십시요. 자동화 된 기계로 어떤 절차로, 어떤 파일 포맷으로 바로 갈수 있는지.. .  아니면 벤딩 공정용
작업 지시서를 자동화 할수 있는지 등... 구현 노력을 해보십시요.



프로그램이 정의된 시퀀스 별로 그림 파일을 캡쳐 하고, 벤드 방향 및 각도 값을 자동으로 뽑아. 작업 지시서에

자동 추가 된다면 빈복적인 작업이 줄어들것 입니다. - 벤딩 기계 "호기"를 입력 할수 있는 곳이 있으면 더

좋습니다
