복사 형상 (External Copy Geometry) 및 발표 형상(Publish Geometry) Feature는 연관된 설계 기준을 전달하는
하향식 설계 도구 입니다. 이러한 도구를 사용하면 모델 간에 참조 형상을 복사하여 많은 정보를 전파할 수 있습니다.
대형 설계의 경우 각 설계 그룹은 톱 레벨 제품 뼈대를 참조하는 복사 형상 피쳐를 사용하여, 자체 서브어셈블리에 뼈대 모델을 생성할 수 있습니다. 따라서 매번 톱 레벨 어셈블리에 액세스할 필요가 없습니다. 각 그룹의 뼈대에 복사된 참조가 포함되기 때문에 모든 사용자가 같은 설계 기준으로 작업하여 연관성을 유지할 수 있습니다.

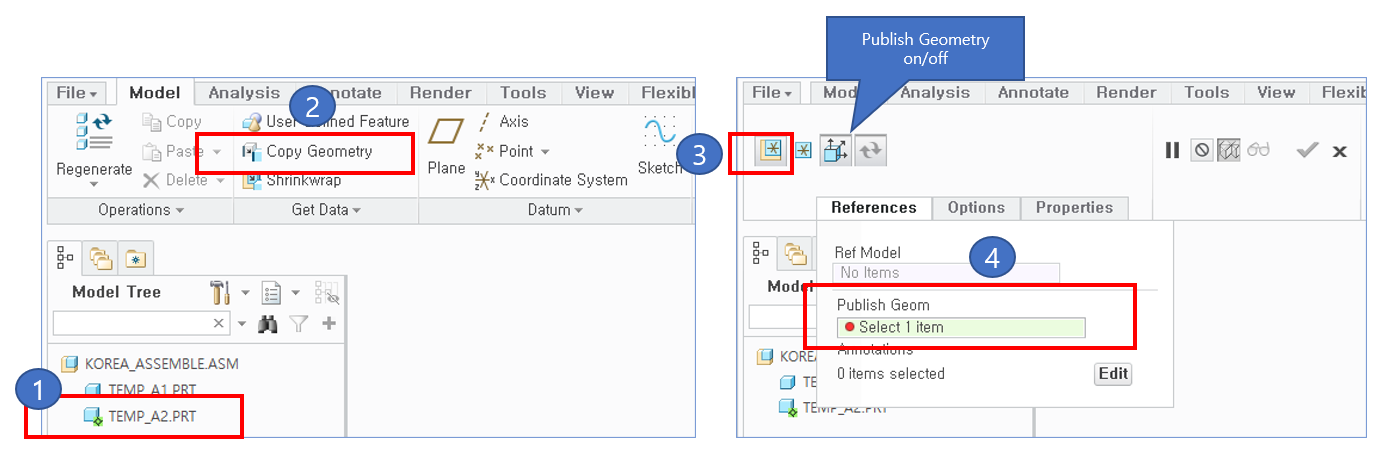

Publish Geometry 피쳐 정보
발표 형상 (Publish Geometry) 피쳐는 독립적인 로컬 형상 참조만을 포함 합니다. 외부 참조는 포함 할수 없습니다.
생성된 Publish Geometry 피쳐는 선택된 형상의 복사본이 아니라 여러 로컬 참조를 통합한 것으로 (그룹한것 입니다), 다른 모델로 복사가 가능 합니다.
설계가 진행 하면서 부품수가 증가 하고, 고려 해야하는 설계 요소들이 증가 합니다. 스켈레톤 part가 매우 많은 커브와
서피스로 구성 됩니다. 점점 관리가 어렵습니다. 전달 해야하는 형상이 어떤것인지 . . .점점 미궁 상태로 갑니다.
이것을 체계적으로 관리 할수 잇는 도구가 Publish Geometry 피쳐 입니다
복사 형상 피쳐나 외부 복사 형상 피쳐를 생성할 때 발표 형상 피쳐를 참조할 수 있습니다. 한 번의 선택으로 모델 형상의 로컬 집합이 다른 모델에 단일 엔티티로 복사 됩니다 그러면 동일한 형상 참조를 다른 모델로 쉽게 복사할 수 있으며 참조 사용 여부를 효과적으로 제어할 수 있습니다.
외부 형상 복사, 복사 형상 Feature에서 공유할 형상을 선택 하기 보다는 계획된 데이터 공유 방법을 위해 미리 설계자가 형상의 그룹을 만든것입니다. 반드시 사용 하것을 권장 합니다. 발표 형상 피쳐를 사용하여 다음을 수행할수 있습니다.
• 해당 모델에서 그룹 멤버 복사 형상을 설계할 때 사용할 컴포넌트 형상을 지정할 수 있다.
• 복사 형상 피쳐에서 참조할 형상을 미리 결정할 수 있다.
• 인터페이스를 정의할 수 있다.
• 제어 모델을 생성할 때 설계자가 잘못된 형상을 선택할 수 있는 가능성을 크게 줄일 수 있다.
External Copy Geometry (ECG) 피쳐 정보
하향식 설계에서 복사 형상 피쳐를 사용하면 전체 참조 원본 모델을 읽어들일 필요가 없기 때문에 세션 내의 데이터 양을 줄일 수 있습니다. 복사 형상 피쳐는 디스크와 세션에서 공간의 절반만 사용합니다.
단일 피쳐에 내부 (Copy Geometry) 또는 외부 복사 형상(External Copy Geometry)을 생성할 수 있습니다. 그런 다음 피쳐를 편집하고 유형을 내부에서 외부로 변경할 수 있습니다. 복사 형상 피쳐를 사용하면 부품, 뼈대 모델 및 어셈블리 사이에서 모든 유형의 형상 참조 정보와 사용자 정의 매개변수를 전달할 수 있습니다.
복사 형상을 사용할 때는 참조 형상만 복사됩니다. 서피스와 기준 피쳐만 복사되고 솔리드 피쳐는 복사되지 않습니다.
복사된 형상의 위치는 컴포넌트 배치가 바뀔 때마다 기본적으로 업데이트됩니다. 일부 컴포넌트가 그래픽 표현에서 제외되거나 포함된 경우에도 마찬가지 입니다. Creo 3.0 부터는 종속 옵션이 3가지 입니다. "No Dependency" 강제적으로
종속 관계를 끊습니다. 복원은 불가능 합니다.
update_copy_geom_location 구성 옵션으로 기본값을 변경 합니다. 복사 형상 피쳐를 외부화할 수 있습니다. 이 동작은 되돌리기할 수 없습니다. 이 기술을 사용하면 모델에 세션에 없는 모델의 형상을 참조하는 피쳐를 생성할 수 있습니다. 부품 모드에서 외부 복사 형상 피쳐를 생성할 수 있으며 한 부품에서 다른 부품으로 참조를 복사할 수 있습니다.
하향식 설계 방법은 매우 강력하게 협업 설계를 할수 있는 방법 입니다. 매우 많은 이점을 제공 합니다.
설계는 "원가"가 매우 중요한 변수 입니다. "원가"를 낮추기 위해 부품 공유화를 많이 합니다.
다른 폴더에 있는, External Copy Geometry 적용된 부품을 사용 합니다. 부품 공유화된것은 추적이 가능 해야 합니다.
변경된 내용이 있으면 쉽게 반영 할수 있고, 어디에 사용 되고 있는지 파악 해야 합니다. "Windchill Pdmlink"가 필요한 이유 입니다.
소수의 설계자만 있고, 만일 데이터 관리 툴이 없는 곳이라면, 최소한 NAS 장비를 이용한 파일공유 시스템을 사용 하십시요. 물론 "search path"를 설정 해야 합니다. 공용화를 해야 하는 파일은 NAS 장비의 일정 폴더에 저장 관리 합니다.
search.pro 파일 설정 하기
라이브러리 파일 관리는 매우 중요 합니다. 매우 많은 라이브러리를 사용하는 곳에서는 페밀리 테이블을 구성 하여 사용합니니다. 페밀리 테이블 하나에 300개의 부품을 구성 하여 사용하는경우
idt21c.tistory.com
Creo 사용자를 괴롭히는 것중 하나가 종속 문제 입니다. Copy Geometry를 사용한 경우는 Creo에서 참조 오류
문제를 알수 있고, 해결도 가능 합니다. 하지만 스케치에서 use edge를 사용한 경우는 별도의 프로그램을 개발 해야
합니다. 스케치에서 use edge 기능으로 다른 Part를 참조 하지 마십시요, 자신이 만든 데이터가 다른 사람에게 공유
될수 있습니다. Copy Geometry를 부모 / 자식 관계 고려 없이 사용하면, 나중에 데이터 Cleansing이 필요 합니다.
Creo에서 참조 관계는 규칙 통해 통제 할수 있는 기능을 제공 합니다.
외부 복사 형상(External Copy Geometry) - 메커니즘 어셈블
Skeleton을 사용하면서 동일한 어셈블 파일에서 메커니즘 조립 하기, 메커니즘을 위해 별도의 어셈블 파일을 만들
필요는 없습니다.
