Creo Behavioral modeling extension (BMX)

Creo Behavioral Modeling Extension(BMX)이란 무엇입니까?
Creo Behavioral Modeling은 목표 중심 설계를 할수 있는 도구 제공 합니다. 설계 업무는 조건에 따라
형상을 변경 하는 작업이 많습니다 . BMX는 설계 변수를 자동으로 반복하여 설계 목표에 근접한 값을
제공 합니다. 설계 최적화 지원하는 프로그램 입니다.

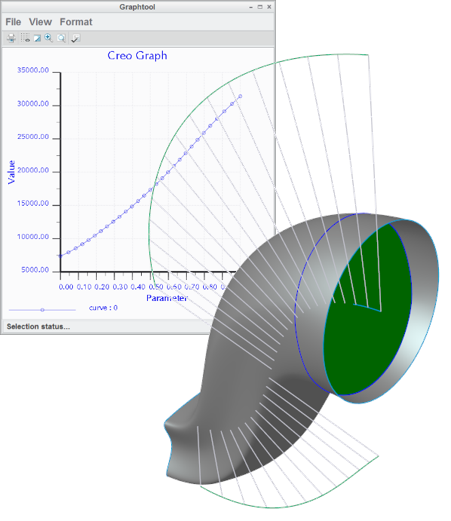

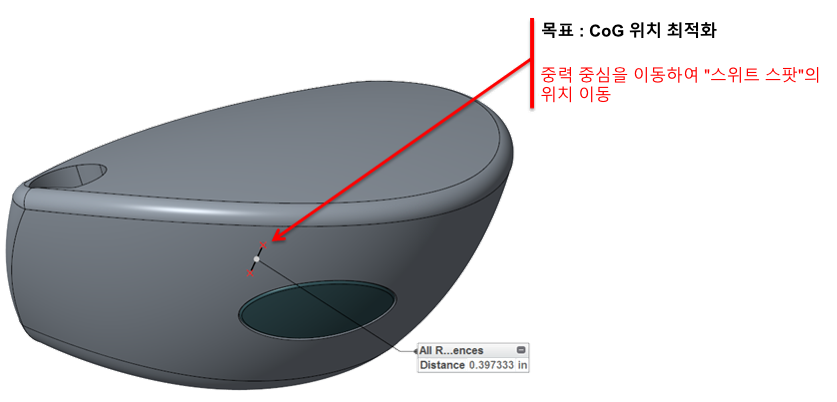

설계 목표 정의 (무게 중심과 포인트 거리 일치) - 가로, 세로, 높이등 다양한 변수 지정	지정된 치수값 변경 -> 목표값 도달

최적화 설계 TOOL이 필요한 이유!!!!!!

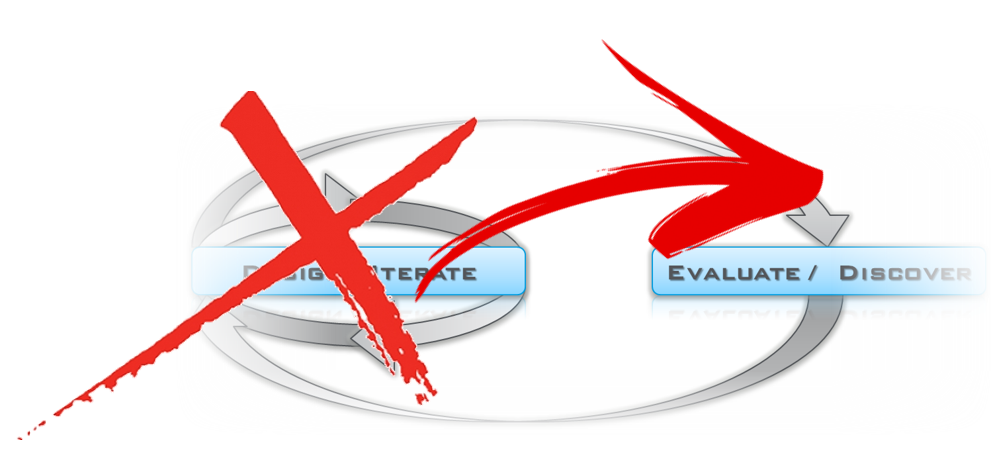

엔지니어는 형상을 반복적으로 생성하여 설계 기준 및 최적화 목표를 해결하기 위해 노력합니다.

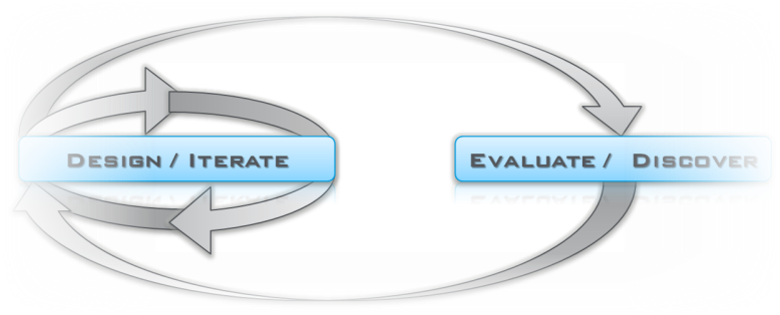

• 설계 형상을 반복해서 생성하고 최적화하는 수동 프로세스 사용 중인 경우
• 실현 불가능한 설계 목표를 추구하는 엔지니어링 시간 손실
• 높은 정확도 내에서 설계 기준을 달성 할 수 없음
• 자원을 투입하고 최적화 목표를 해결하기 위한 제한된 시간과 예산 없음
• 설계 목표 및 목표를 평가하기 위해 프로토 타입 및 분석에 의존 하는경우

엔지니어는 설계 최적화를 자동화하기 위한 도구 필요



Creo BMX 매개변수 및 설계 목표 민감도(예: 관련 치수)에 대한 신속한 평가 설계 목표 및 목표를 자동으로 해결 품질, 성능 및 최적화 목표를 충족하도록 디자인 최적화

 최적화 설계는 하기위해 다음과 같은 기능이 필요 합니다

• 설계 목표 민감도를 평가하기 위해 매개변수를 빠르게 분석 - 어떤 치수가 영향을 주는지 파악
• 설계 목표와 목표을 검증하기 위한 설계 측정 평가 - 2차원 그래프 제공
• 최적화 스터디 정의 및 설계 목표 자동 해결
• 원하는 설계 목표와 목표를 달성하기 위한 설계 최적화 - 반복적인
• 설계 변경에 즉시 적용되는 스마트 모델 생성



---

Creo BMX 소개

Creo BMX 는 엔지니어가 중요한 측정을 평가하고 제품 설계를 가속화하며 목표 지향적인 설계를 지원하는데 필요한 기능을 제공합니다.

1. 목표 지향적인 설계 2. 피처 분석 3. 스마트 모델 4. 개방형 환경

1. 목표 지향적인 설계

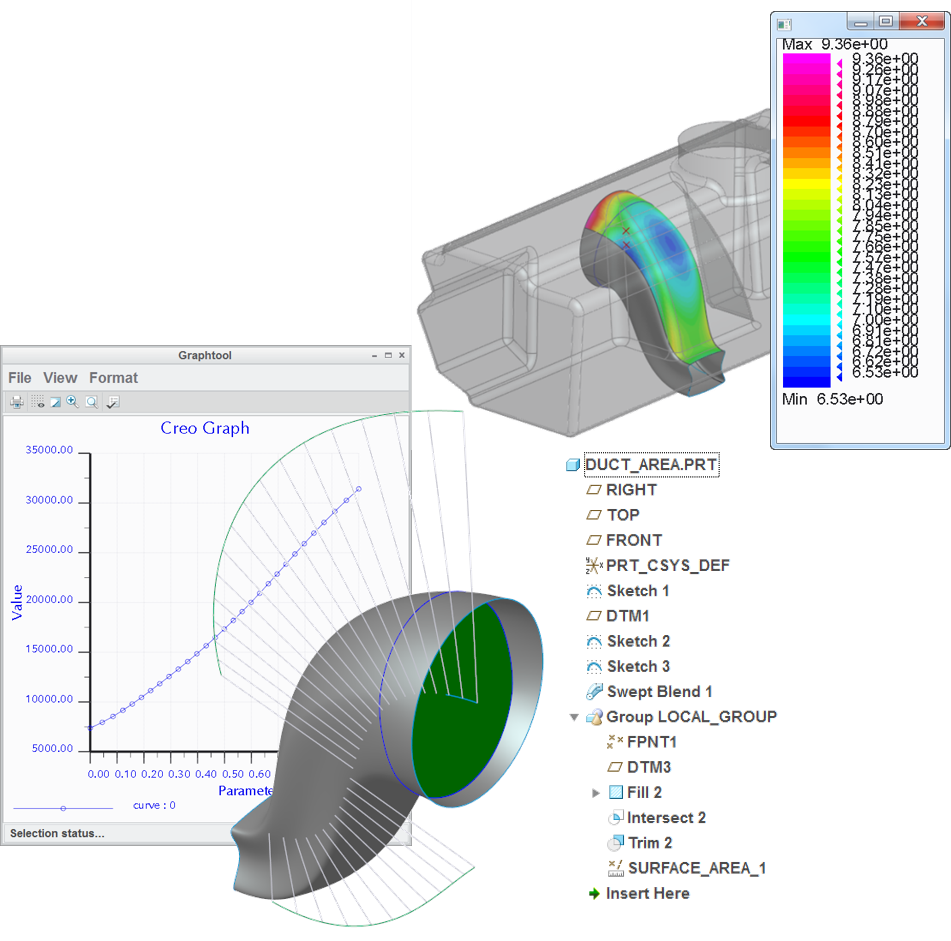

    1) 감도 스터디

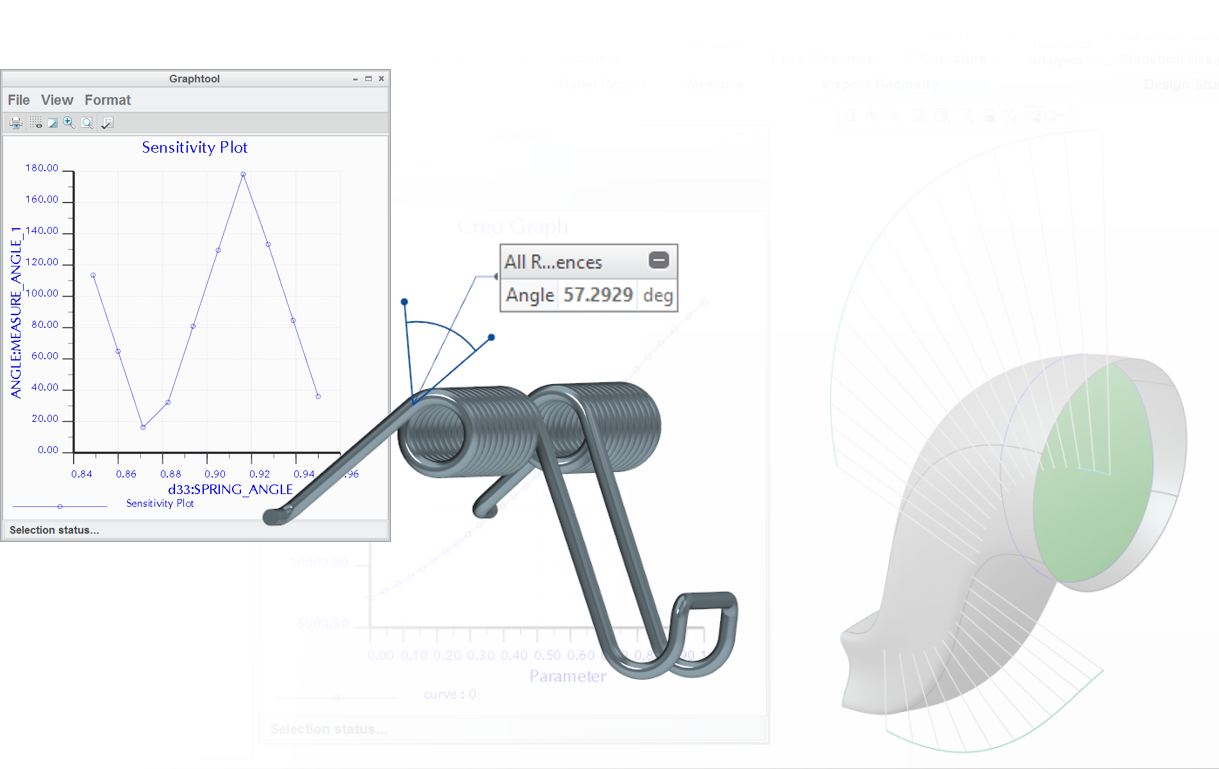

        설계 목표에 영향을 주는 변수를 평가 하고 식별 합니다

     2) 실현가능성/최적화 스터디

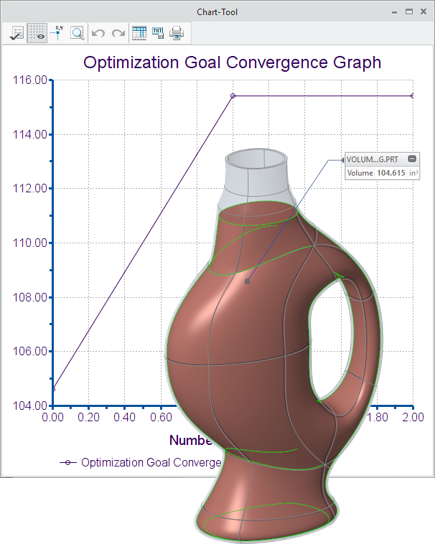

        설계 목표를 위해 자동으로 반복 및 해결



2. 피처 분석

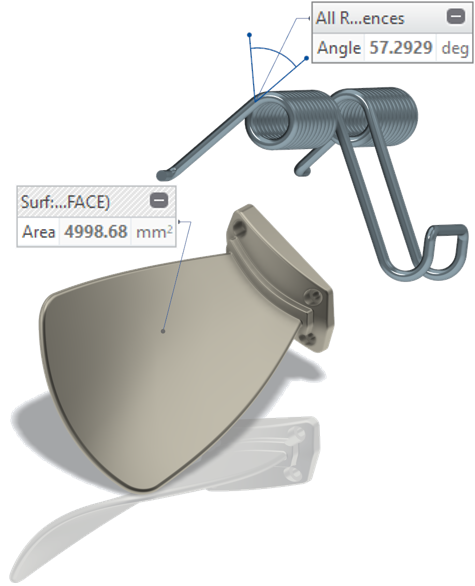

필드 점 기준점에 배치되어 이동할 수 있는 특수 점 질량 특성 및 측정 중력 중심, 질량, 면적등. 면적, 거리, 길이, 각도등. 사용자 정의 분석 (UDA) 측정 및 컨스트럭션 형상을 포함하는 로컬 그룹



3. 스마트 모델

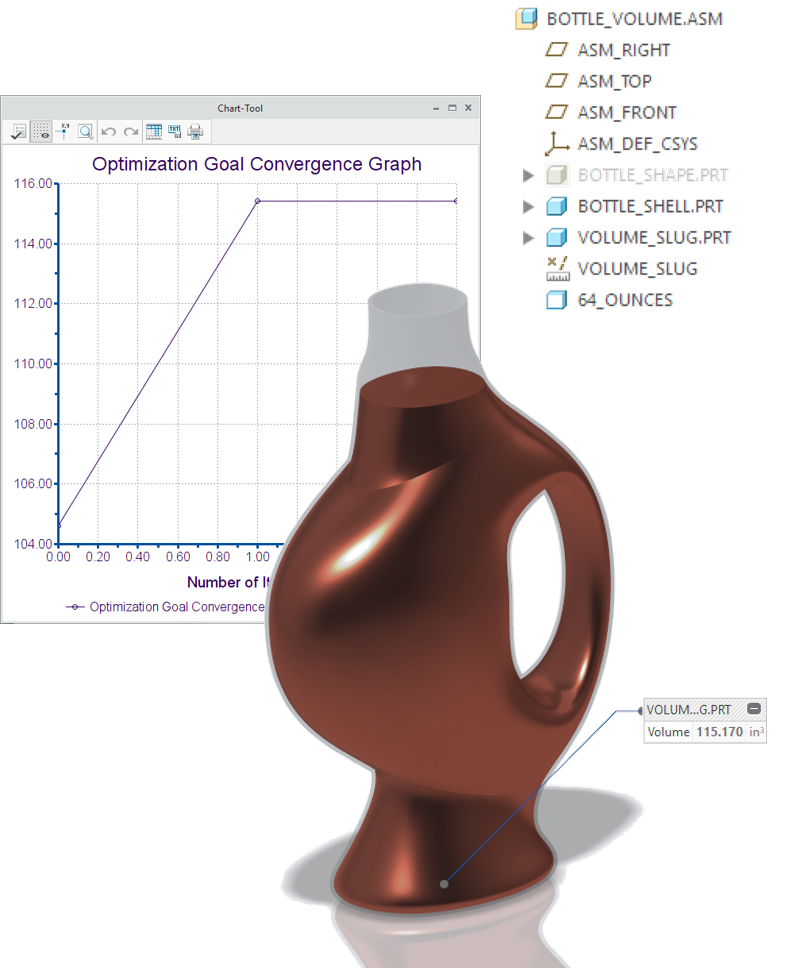

설계 변경에 즉시 반영되는 스마트 모델 생성 형상을 편집 할 때 설계 의도가 유지되도록 최적화 및 실형가능성 스터디가 자동으로 다시 계산됨 목표 (64 ounces/115.5 cubic inches)를 유지하면서 목표를 포착하고 모델 형상을 계속 개선



4. 확장 가능한 개방형 환경

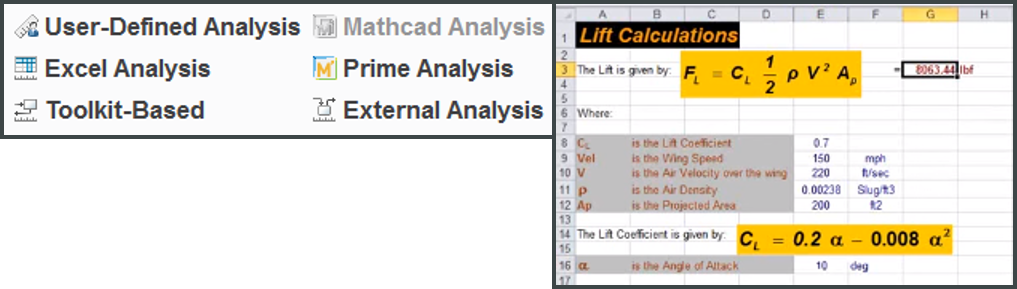

다른 Creo 솔루션과 통합 Creo MDO Creo Simulate PTC Mathcad Prime 외부 응용프로그램과 통합 Microsoft Excel 타사 분석 도구 Etc.



Creo BMX의 다양한 사용 사례 및 시나리오 지원

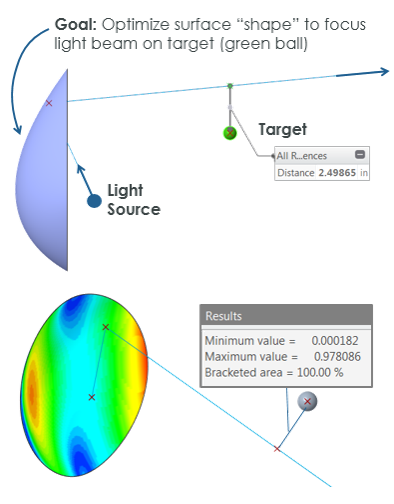

모델 평가 및 추적	형상 모델링 ( 설계 의도 )	형상 모델링 ( 설계 실형 가능성 )	형상 모델링 (설계 최적화)
